เรียนรู้ Edge Impulse

Edge Impulse

Edge AI คือการพัฒนาและปรับใช้อัลกอริทึมปัญญาประดิษฐ์ (AI) และโปรแกรมบนอุปกรณ์ Edge หรืออุปกรณ์ปลายทาง มันเป็นรูปแบบหนึ่งของ Edge Computing ที่ข้อมูลจะถูกวิเคราะห์และประมวลผลใกล้กับจุดที่ข้อมูลถูกสร้างหรือเก็บรวบรวม Edge AI แตกต่างจาก AI บนคลาวด์ ซึ่งข้อมูลจะถูกส่งผ่านอินเทอร์เน็ตไปประมวลผลบนเซิร์ฟเวอร์ระยะไกล

ใน Machine Learning (ML) ข้อมูลจะถูกป้อนเข้าสู่กระบวนการฝึก สำหรับ Supervised Learning จะมีการให้ป้ายกำกับความจริง (ground-truth labels) พร้อมกับแต่ละตัวอย่างด้วย อัลกอริทึมการฝึกจะทำการปรับปรุงพารามิเตอร์ (หรือที่เรียกว่า "น้ำหนัก") ในโมเดล ML โดยอัตโนมัติ

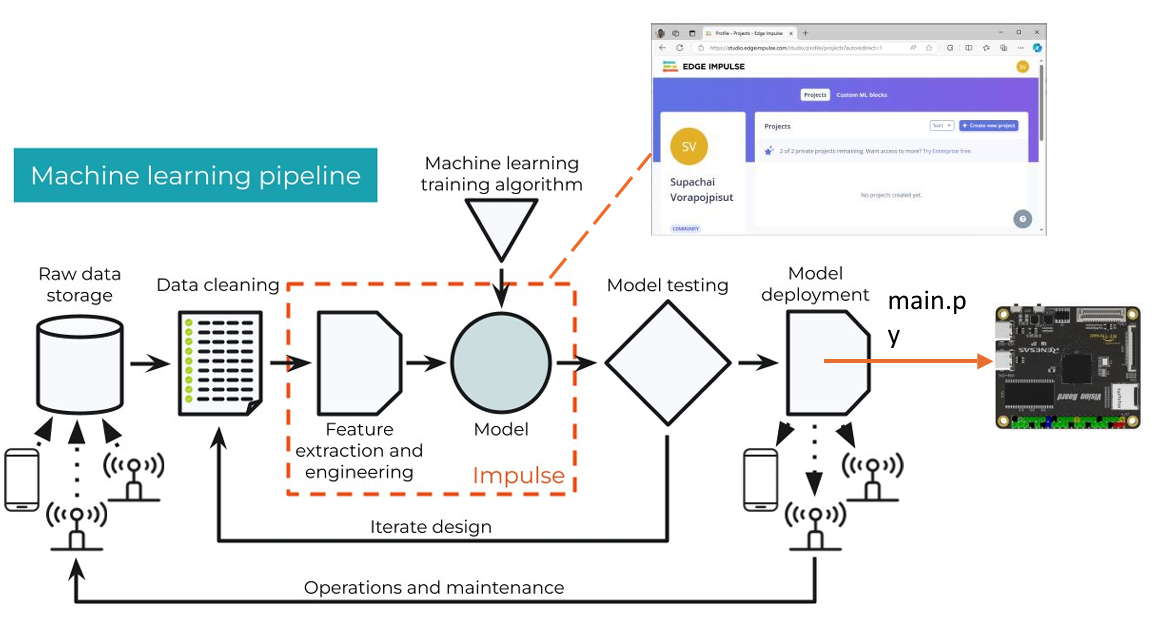

โครงการ ML ส่วนใหญ่จะมีลำดับขั้นตอนคล้ายกันในการ เก็บข้อมูล, ตรวจสอบข้อมูล, ฝึกโมเดล ML และปรับใช้โมเดลนั้น การปรับแต่ง (Optimization) อาจรวมถึงหลายกระบวนการเพื่อลดขนาดและความซับซ้อนของโมเดล ML เช่น การตัดโหนดที่ไม่สำคัญออกจากเครือข่ายประสาท, การทำ Quantization เพื่อให้การทำงานมีประสิทธิภาพมากขึ้นบนฮาร์ดแวร์ราคาประหยัด และการคอมไพล์โมเดลให้รันบนฮาร์ดแวร์เฉพาะทาง (เช่น GPU และ NPU)

Edge Impulse เป็นแพลตฟอร์ม Edge AI ชั้นนำสำหรับการเก็บข้อมูล, ฝึกโมเดล และปรับใช้โมเดลเหล่านั้นไปยังอุปกรณ์ Edge ของคุณ มันให้กรอบงานแบบ End-to-End ที่สามารถเชื่อมต่อเข้ากับ workflow ของ Edge MLOps ของคุณได้อย่างง่ายดาย

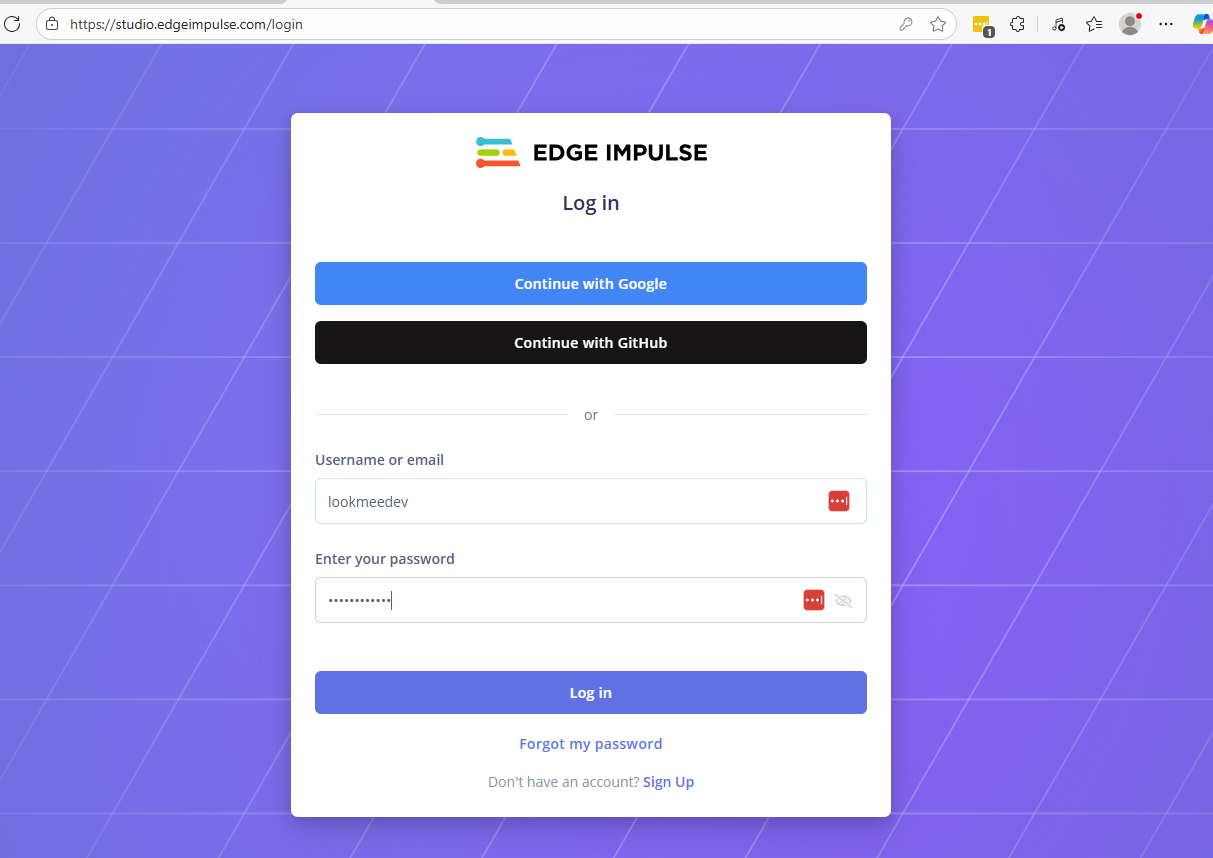

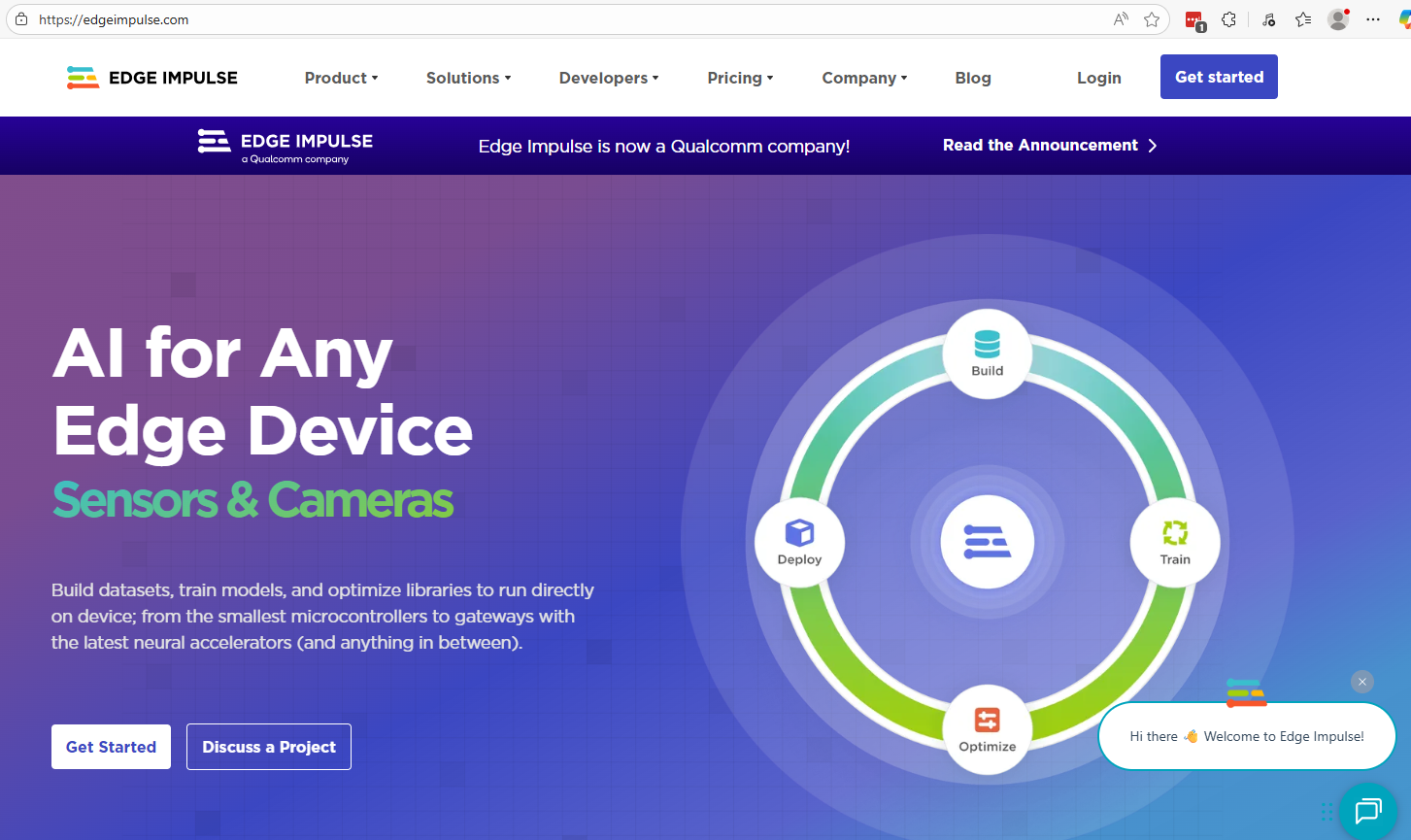

Create account https://edgeimpulse.com/

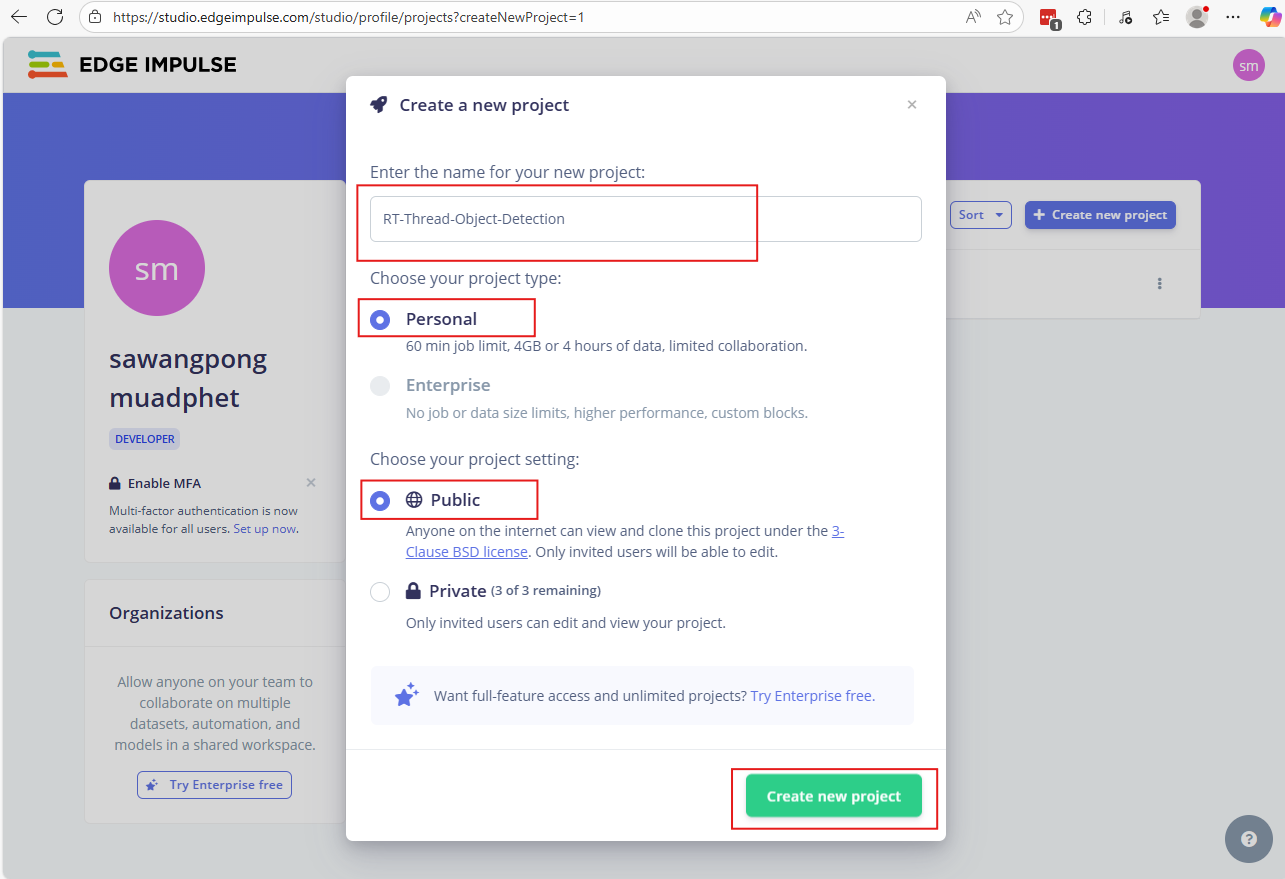

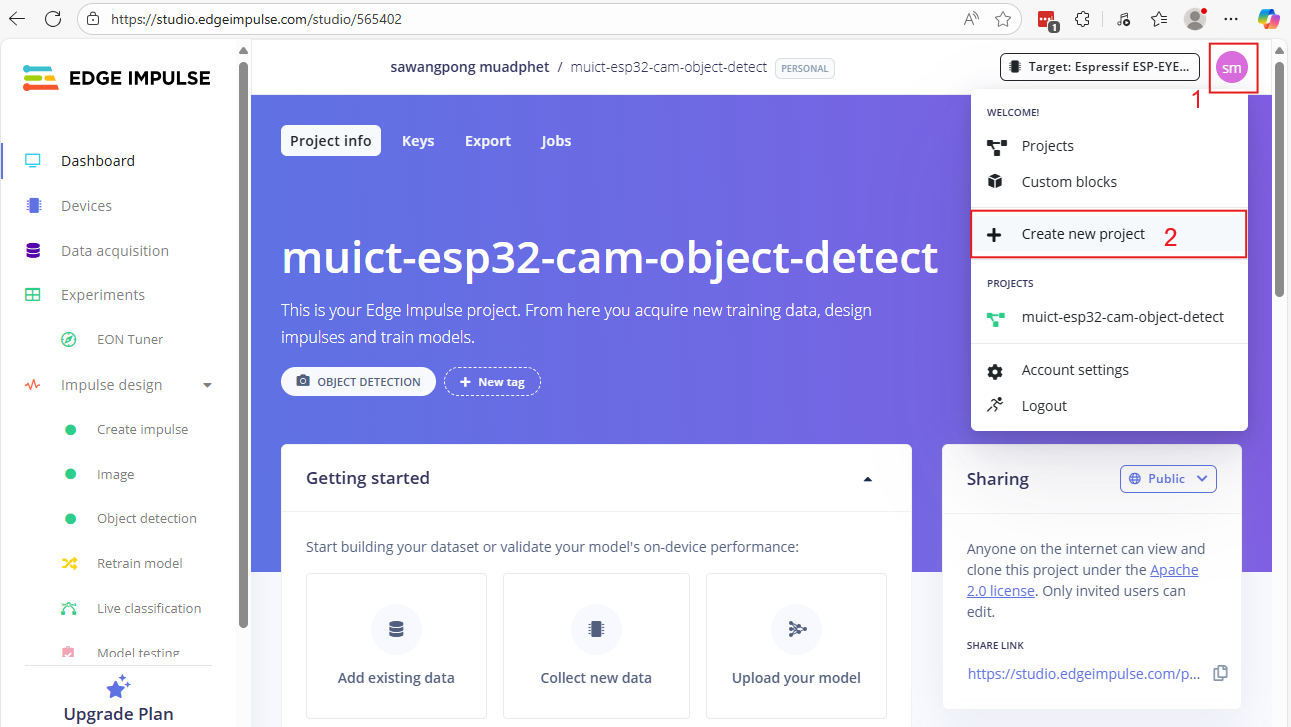

Create project

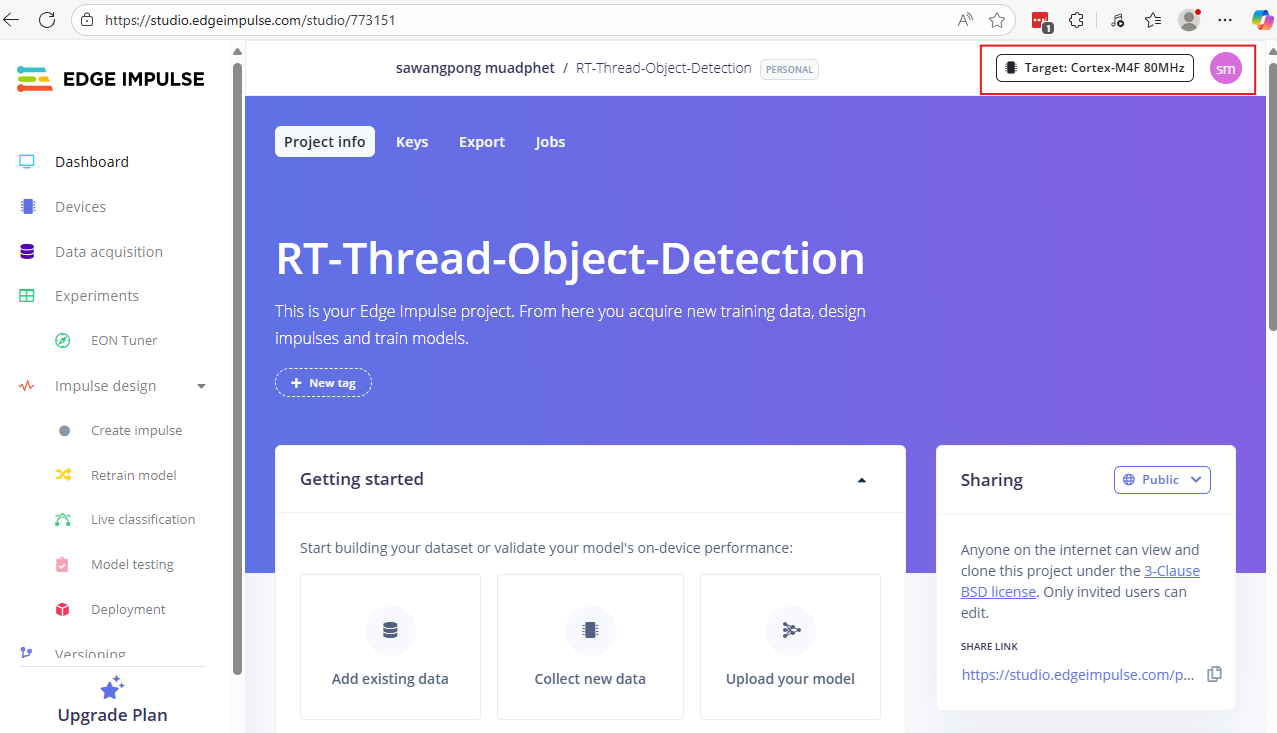

ตั้งขื่อ RT-Thread-Object-Detection

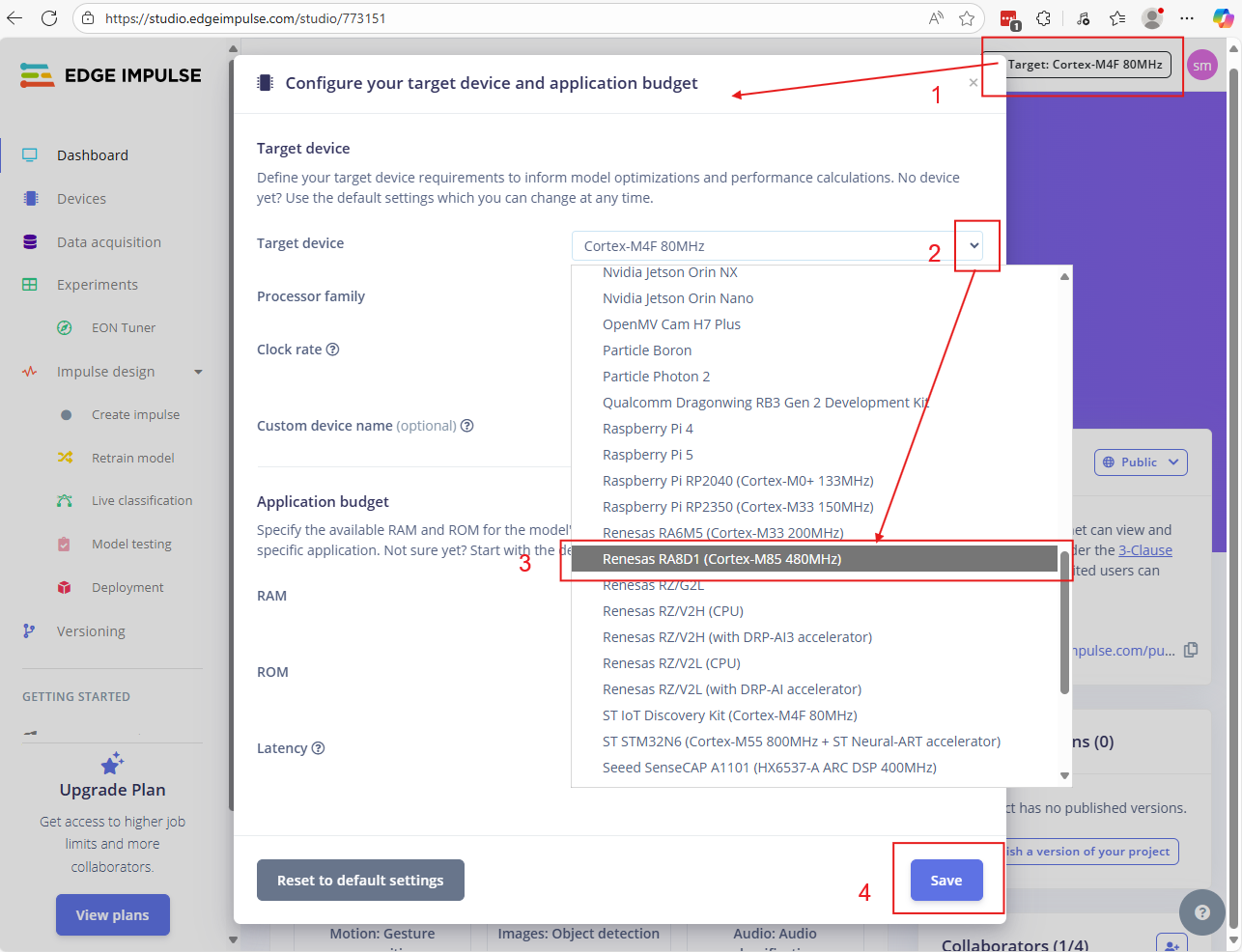

เลือก Target Device Renesas RA8D1 (Cortex-M85 480MHz)

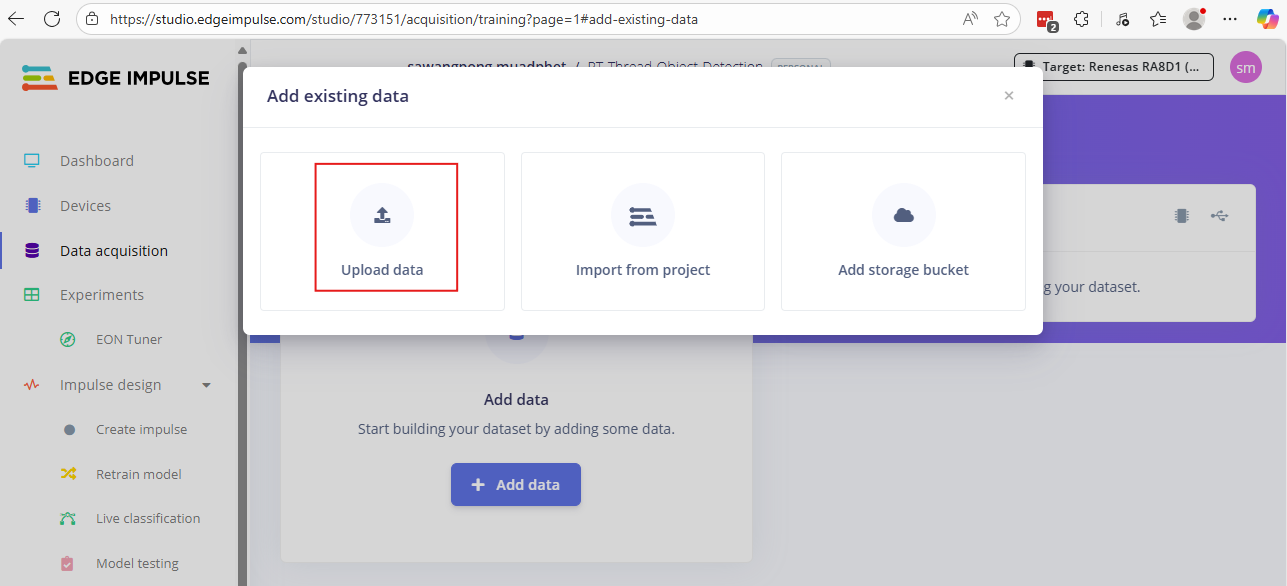

เริ่มต้น Project โดยกดปุ่ม Add Existing Data

ถึงตอนนี้เรายังไม่ต้อง upload Data นะครับ

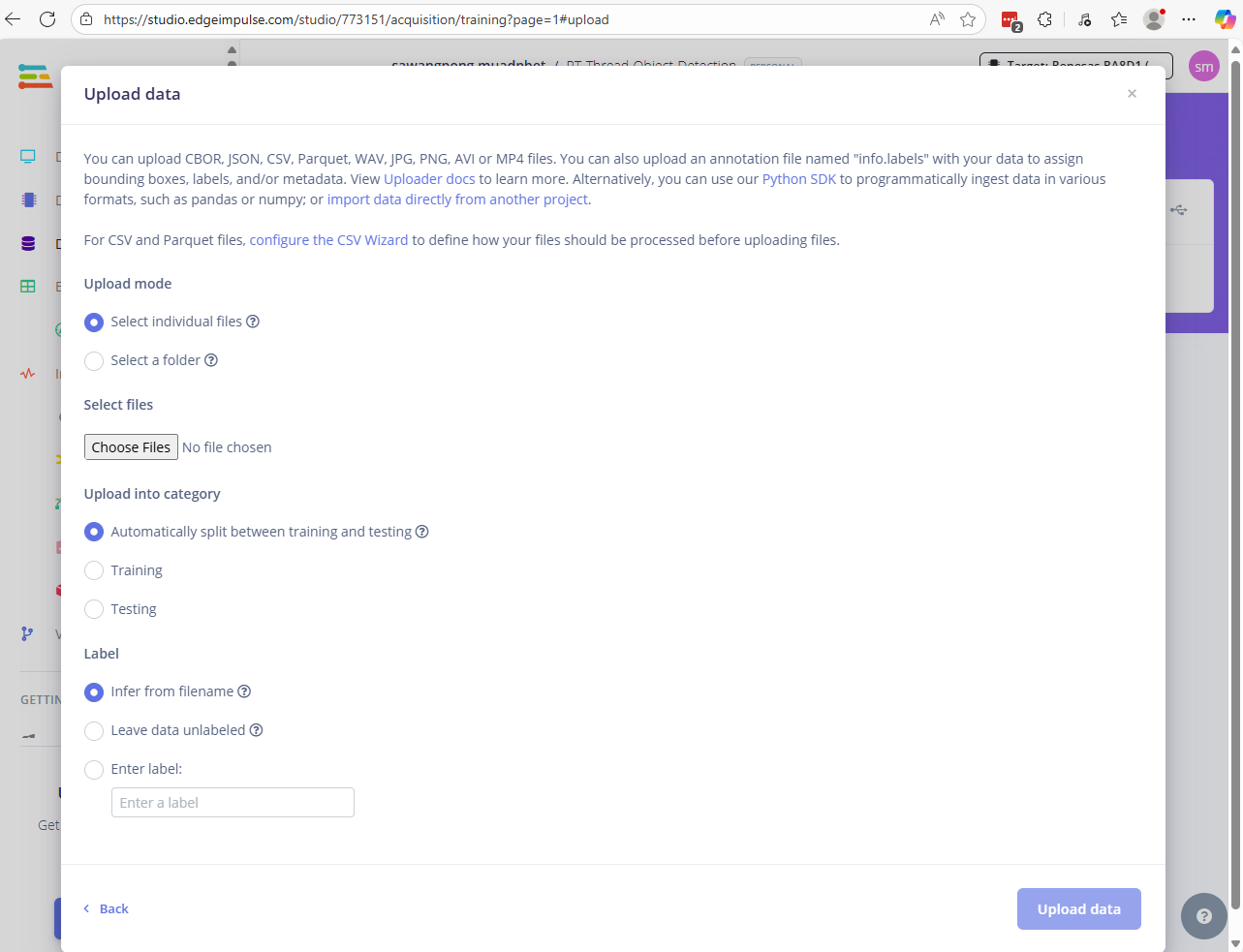

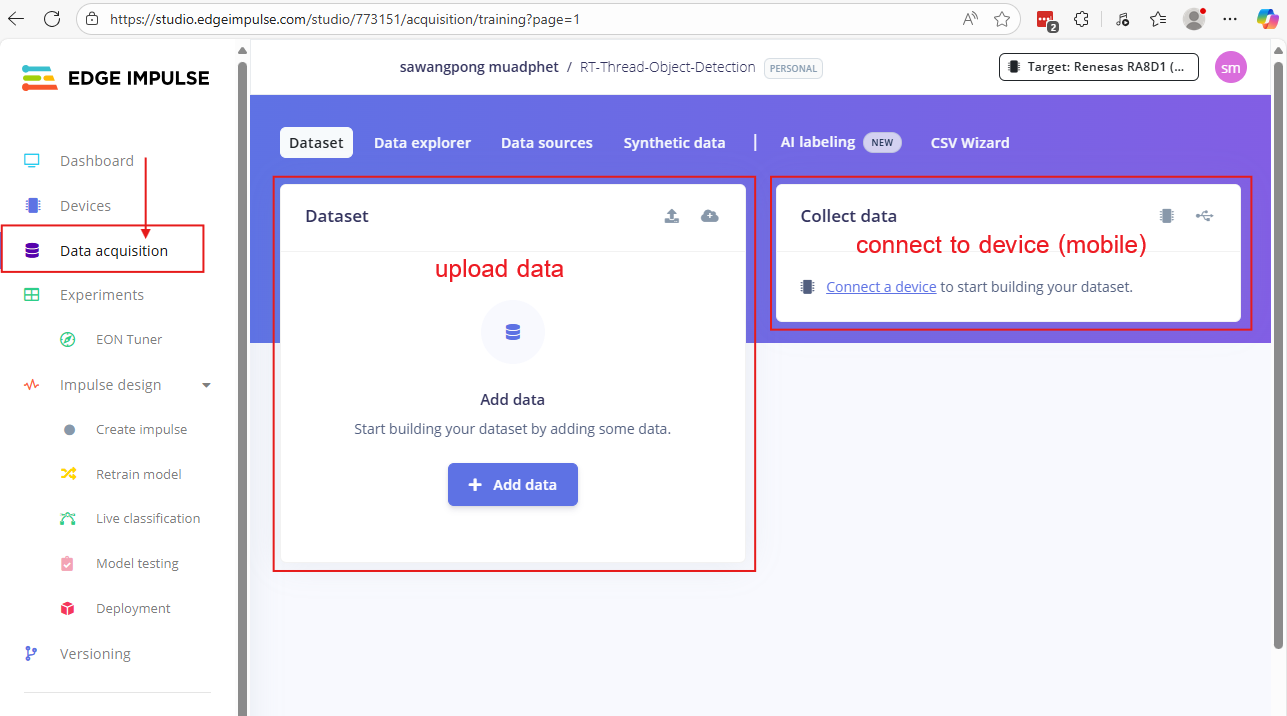

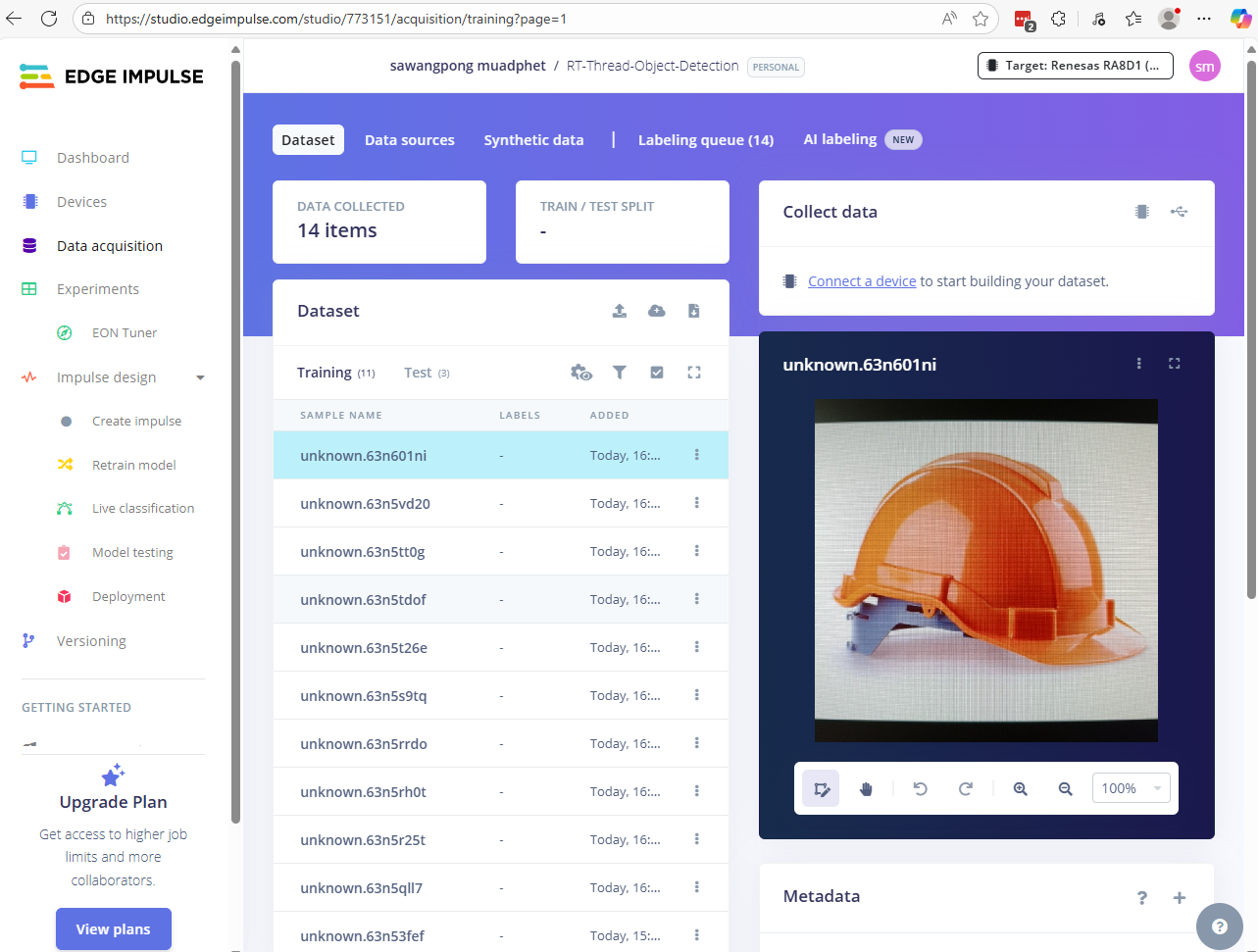

แนวทางการเก็บข้อมูล เลือกเมนู Data acquisition ใน เมนูทางด้านซ้ายมือ สามารถนำเข้าข้อมูลโดยการ upload รูปภาพที่ได้เตรียมไว้ก่อน หรือสามารถเชื่อมต่อกับ โทรศัพท์มือถือ

โปรเจคตัวอย่าง `AI-Safety in Workplace`

วิธีเก็บข้อมูล วิธีที่ 1: เก็บข้อมูลด้วย มือถือ

ขั้นที่ 1

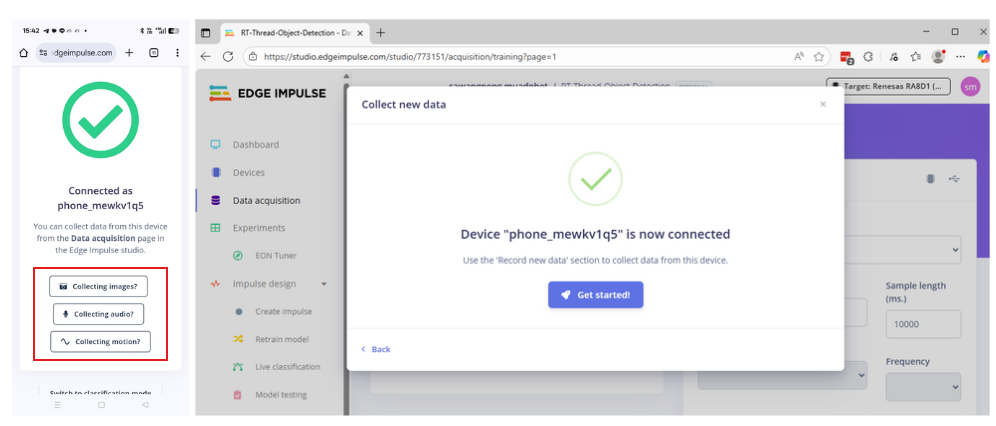

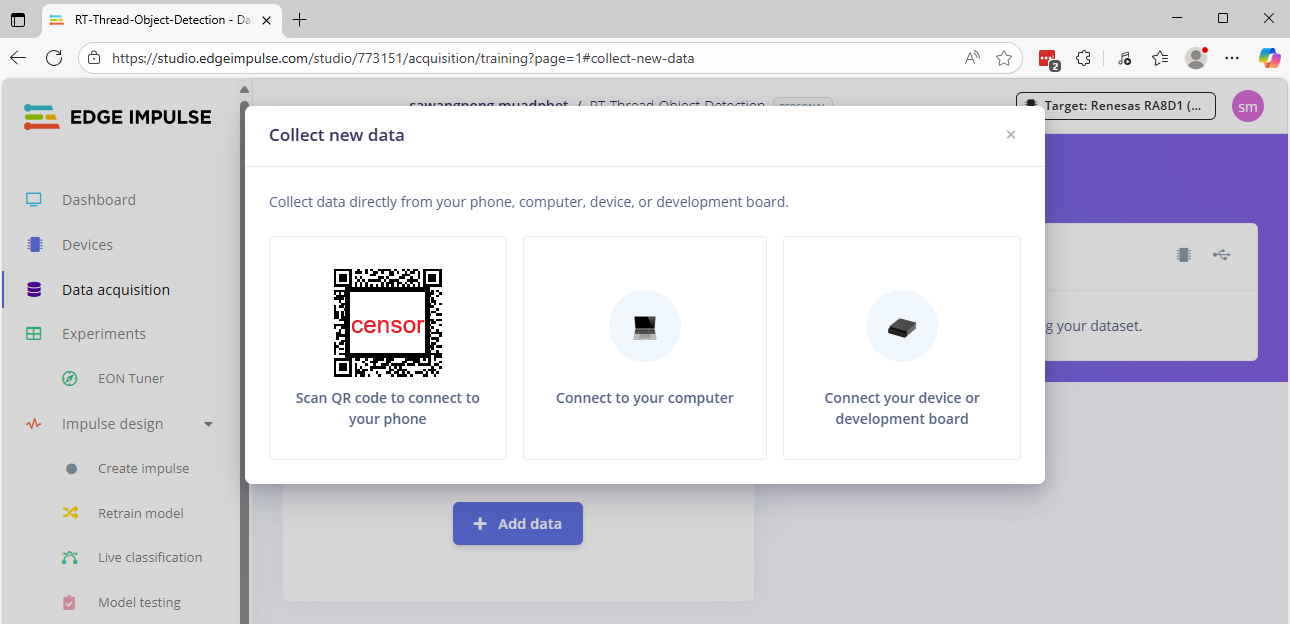

กด link connect to device เพื่อเรียก QR code แล้วจึงใช้ โทรมือถือของเรา เชื่อมกับ platform ทำให้เราสามารถใช้ มือถือในการเก็บข้อมูล

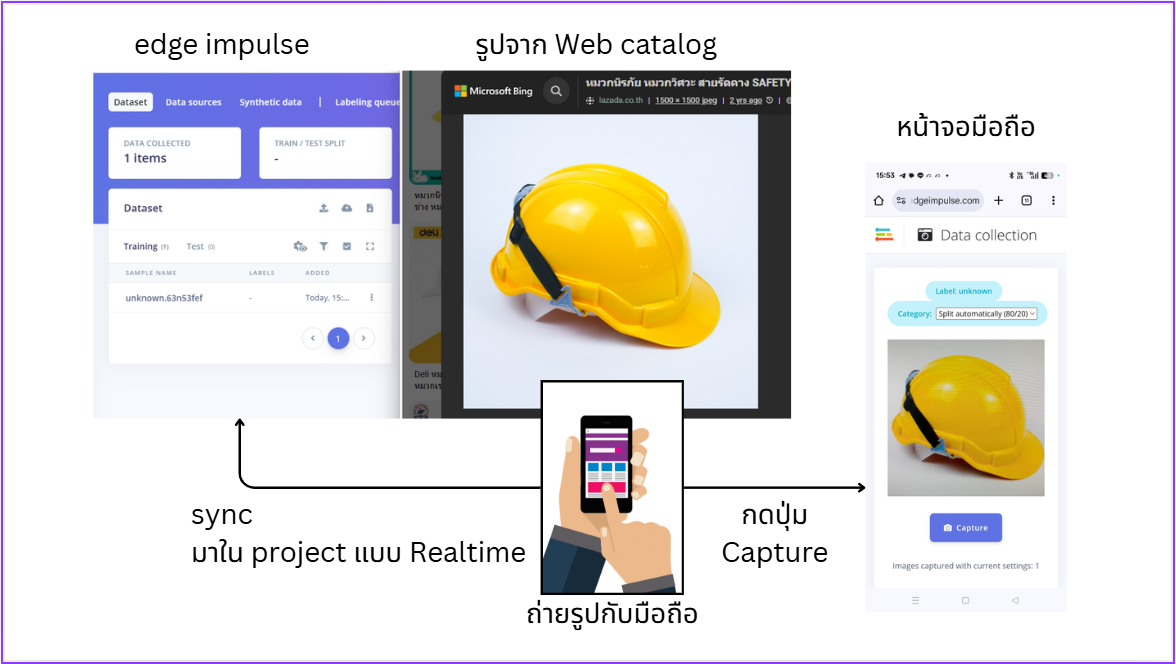

การเก็บข้อมูลโดยใช้มือถือ สามารถจัดเก็บแบบ Realtime ได้
รูปที่เก็บมาได้ นั้น ยังมีการ Label นะครับ (ทุกรูปก่อนที่นำเข้าสู่กระบวนการ train ต้องมีการ Label เพราะเป็นแบบ Supervise)
ขั้นที่ 2 ลากขอบเขต Boundary

Note

Labeling หมายถึง การที่ นักวิเคราะห์ข้อมูล Datascience กำหนด Class ให้แก่วัตถุ

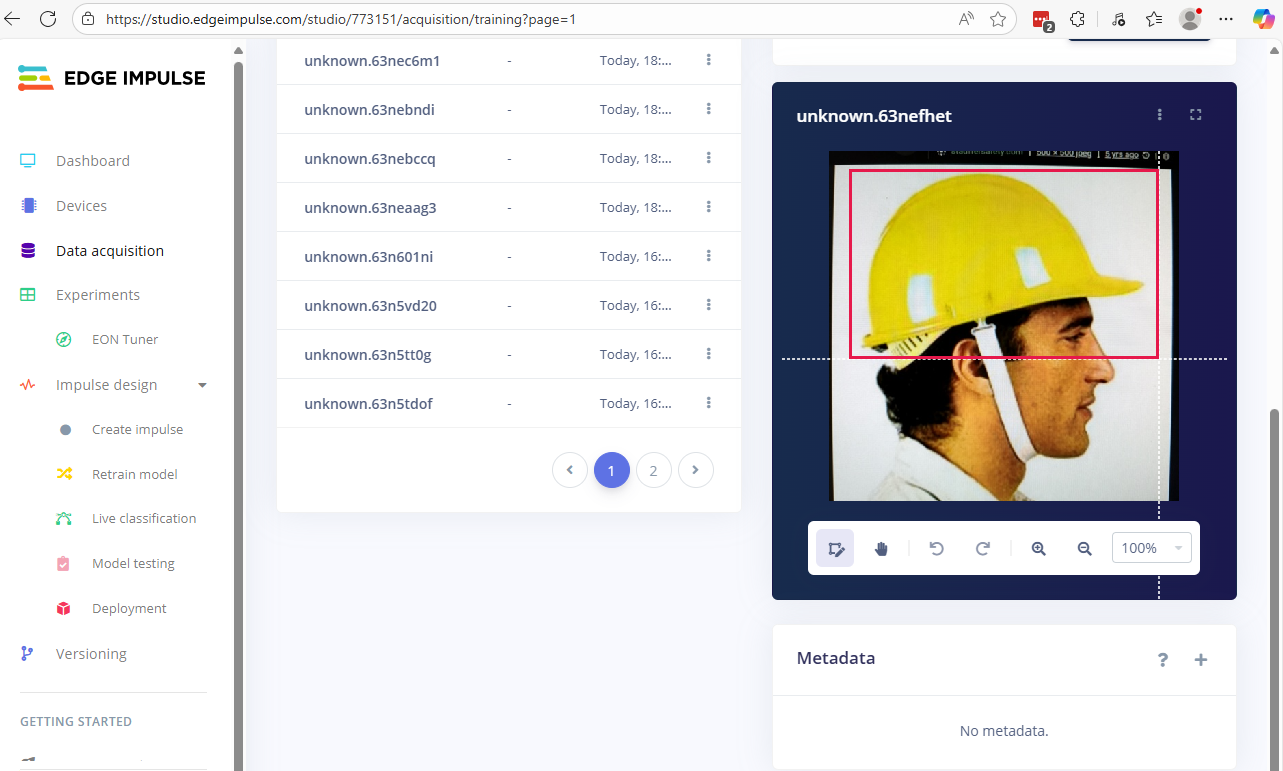

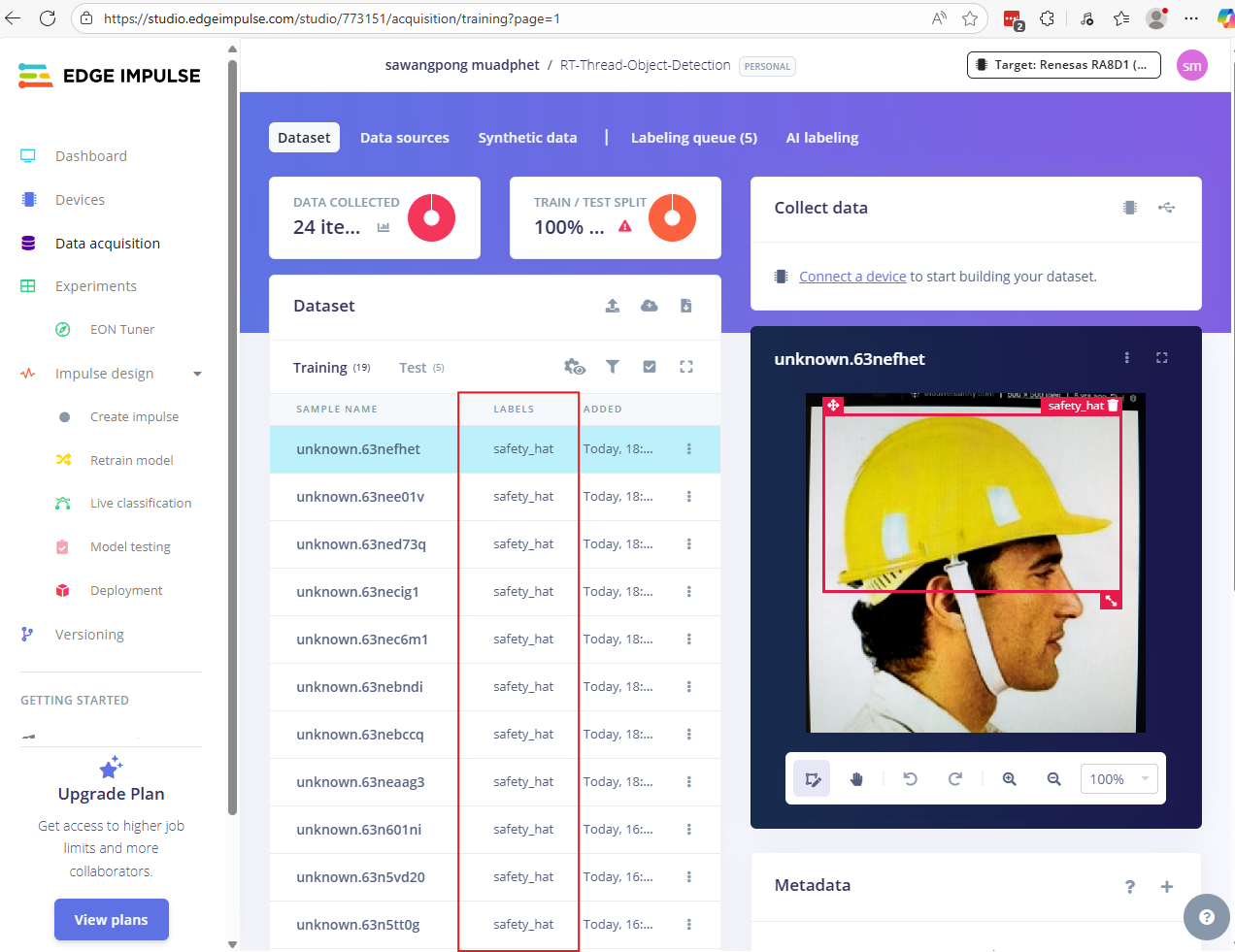

2.1) คลิกเลือกรูปภาพ ที่ต้องการ label ครับ ก่อนที่จะทำ label เราจะต้องสร้าง Boundary Box คลุม object ในแต่ละรูป ก็เหมือนกับหลายๆ platform ที่เราจะต้องกำหนด position ให้ เนื่องจากเป็นแบบ Supervise นะครับ

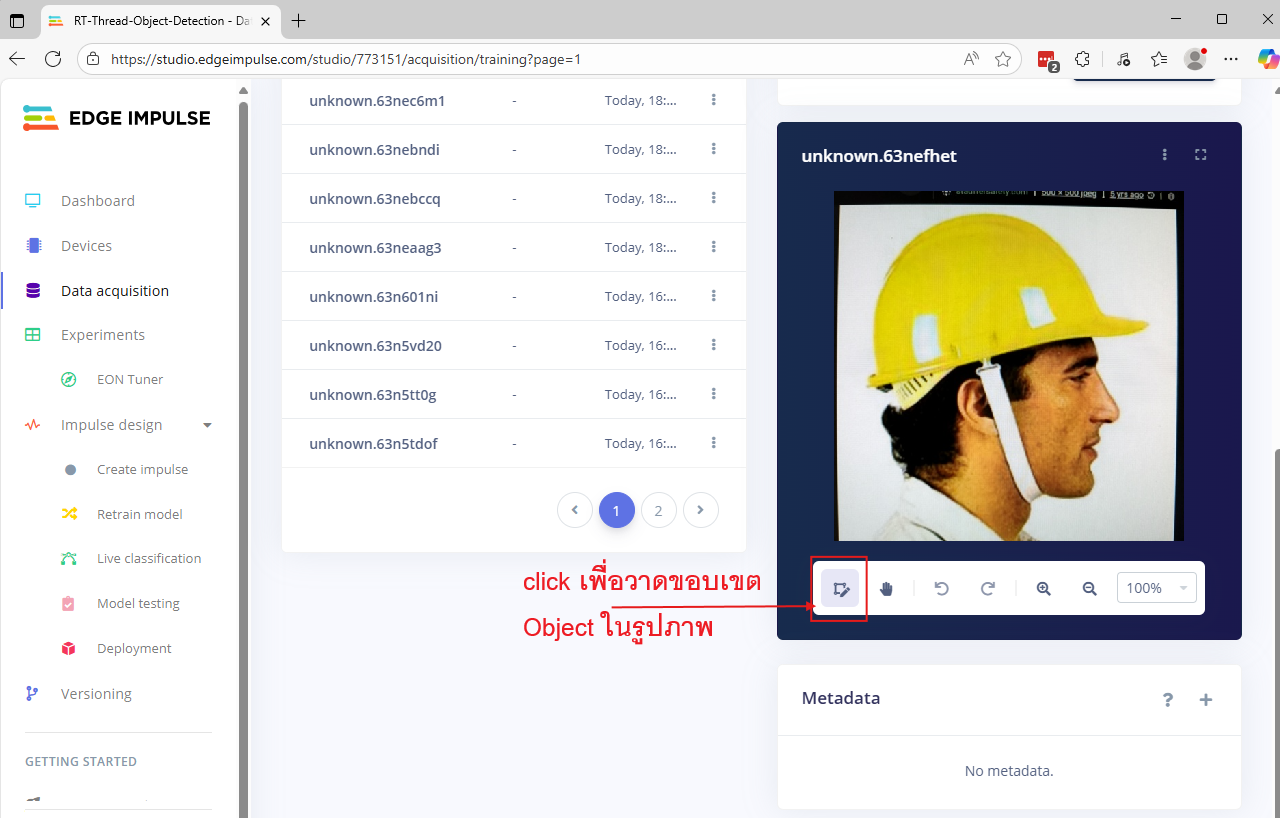

2.2) ภายใต้รูปขวามือ ที่เป็น Preview ใต้รูปภาพ จะมีชุดเครืองมีอ Tools ที่จะใช้
2.3) วาดรูปสี่เหลียม เมื่อได้ขนาดที่ต้องการแล้ว ให้ปล่อยมือ

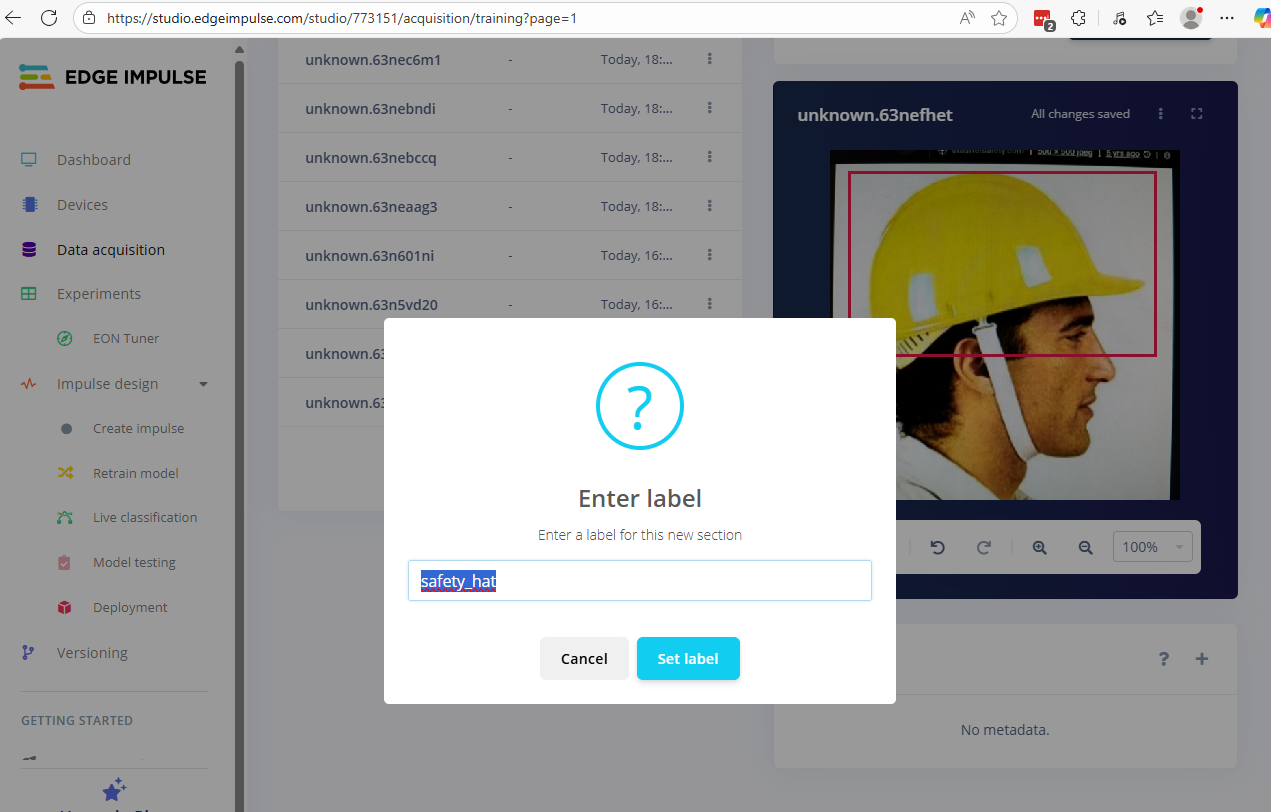

2.3) กำหนด label จากตัวอย่าง safety_hat ก็สิ้นสุดกระบวนการ การ Label
2.4) เลือกรูปใหม่ และเริ่มต้นกระบวนการ 2.1 อีกครั้ง

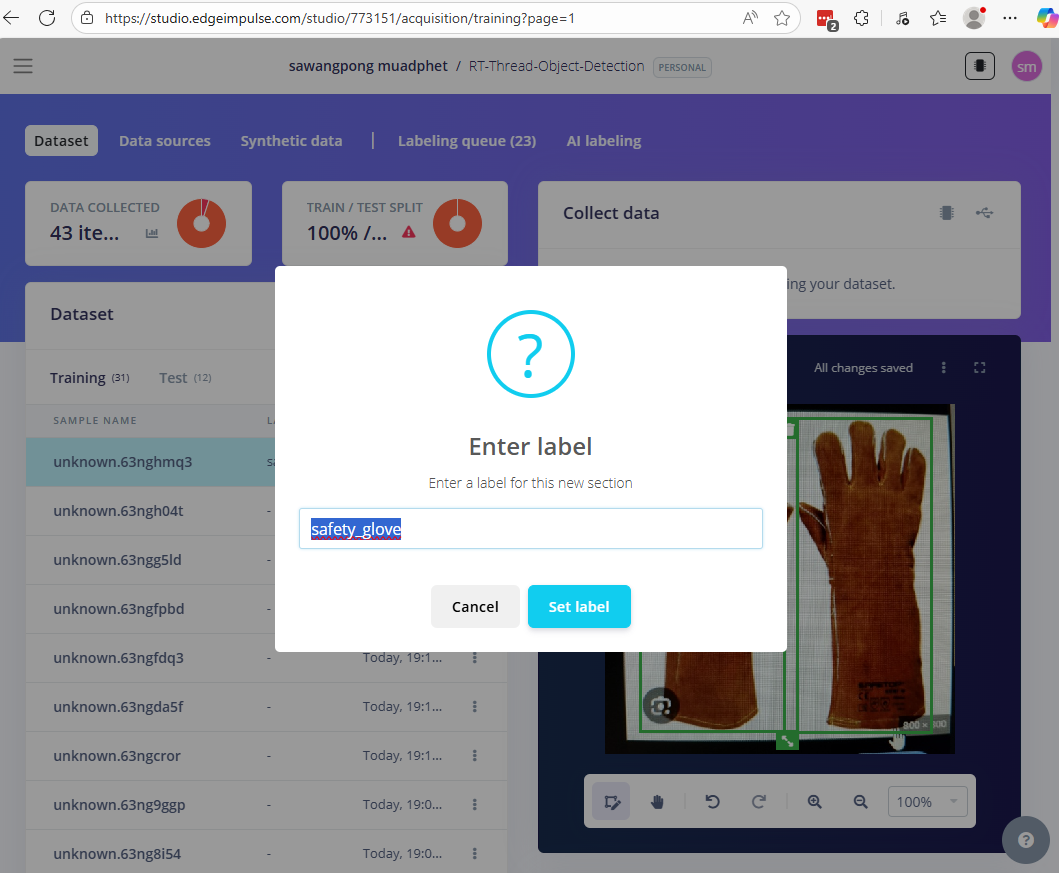

2.5) เพิ่ม Class อีก Class นะครับ คราวนี้จะเลือกเป็นถุงมือ (Safety_Glove)
2.6) สามารถเลือกได้มากกว่า 1 object

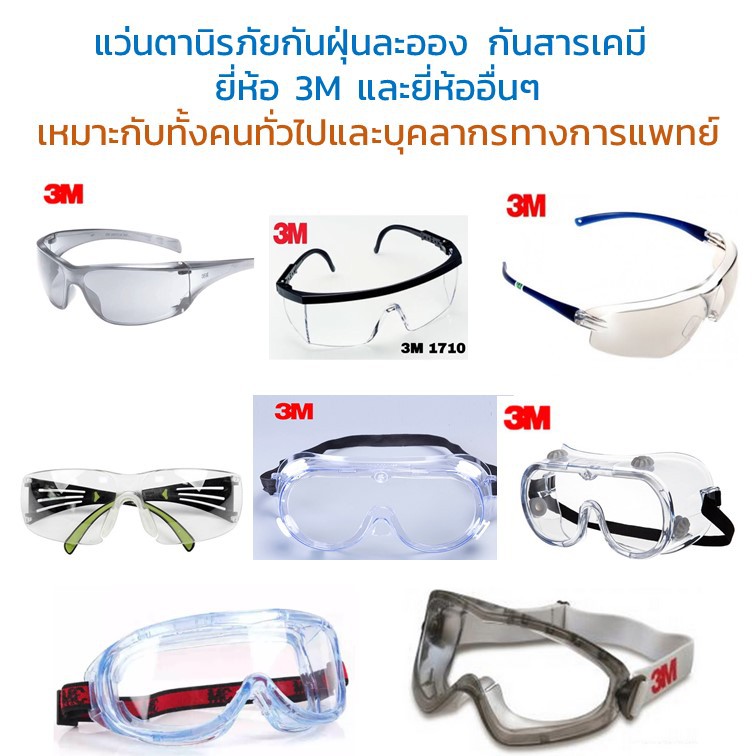

- 2.7) เพิ่ม Class แว่นตานิรภัย อีก นะครับ

การแบ่งข้อมูลสำหรับการ Train

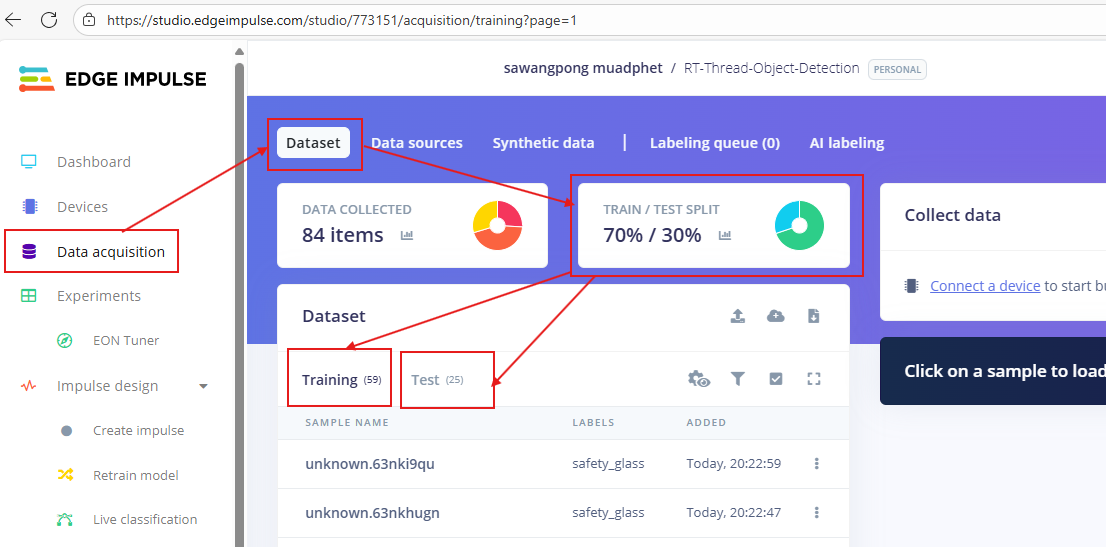

Data ที่เรา update ไปจะถูกแบ่งแยก ออกเป็น 2 ส่วนได้แก่ Training Dataset และ Testing Data set ตามรูปด้านล่าง - Training set สำหรับฝึกโมเดล - Testing Data set สำหรับทดสอบความแม่นยำ

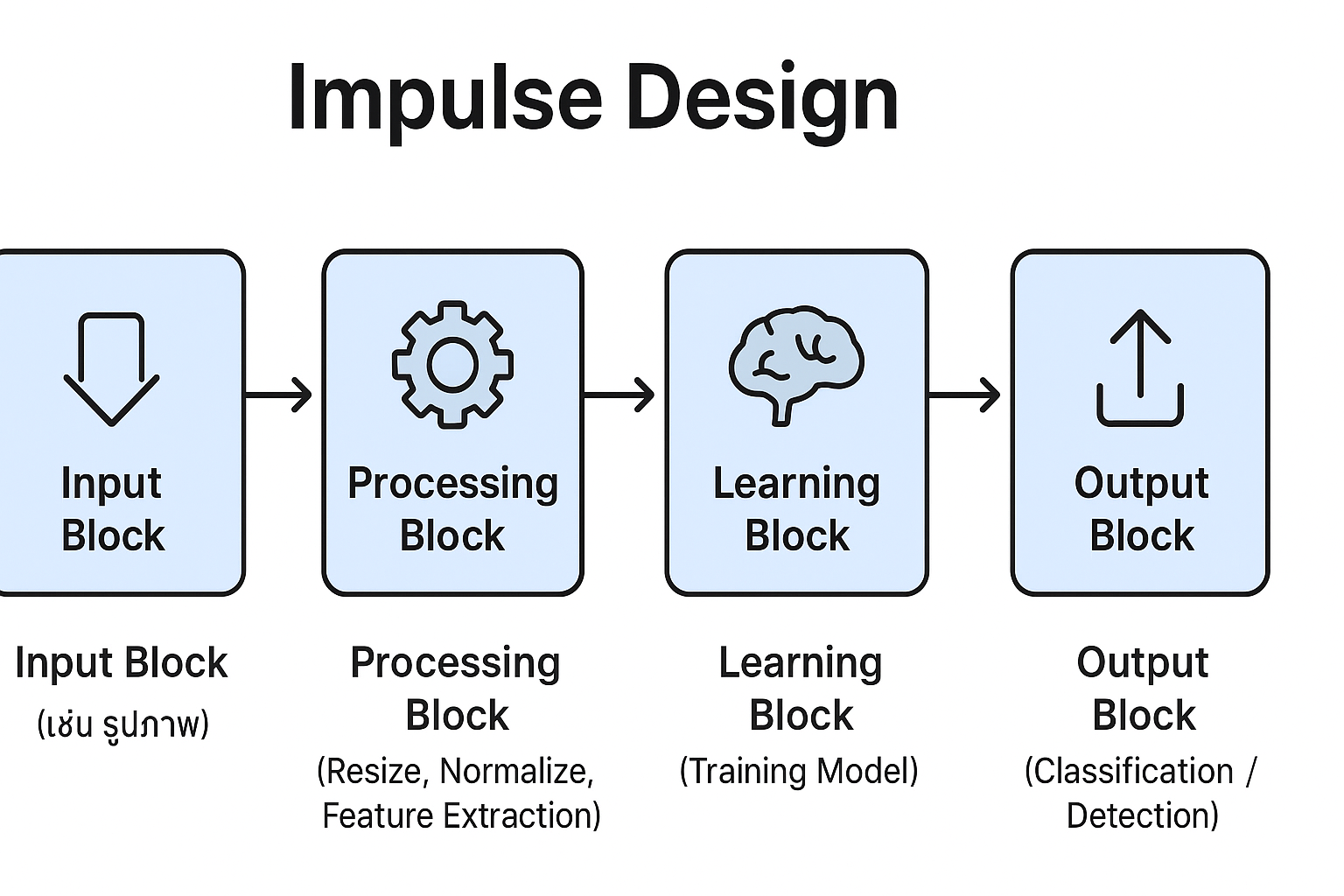

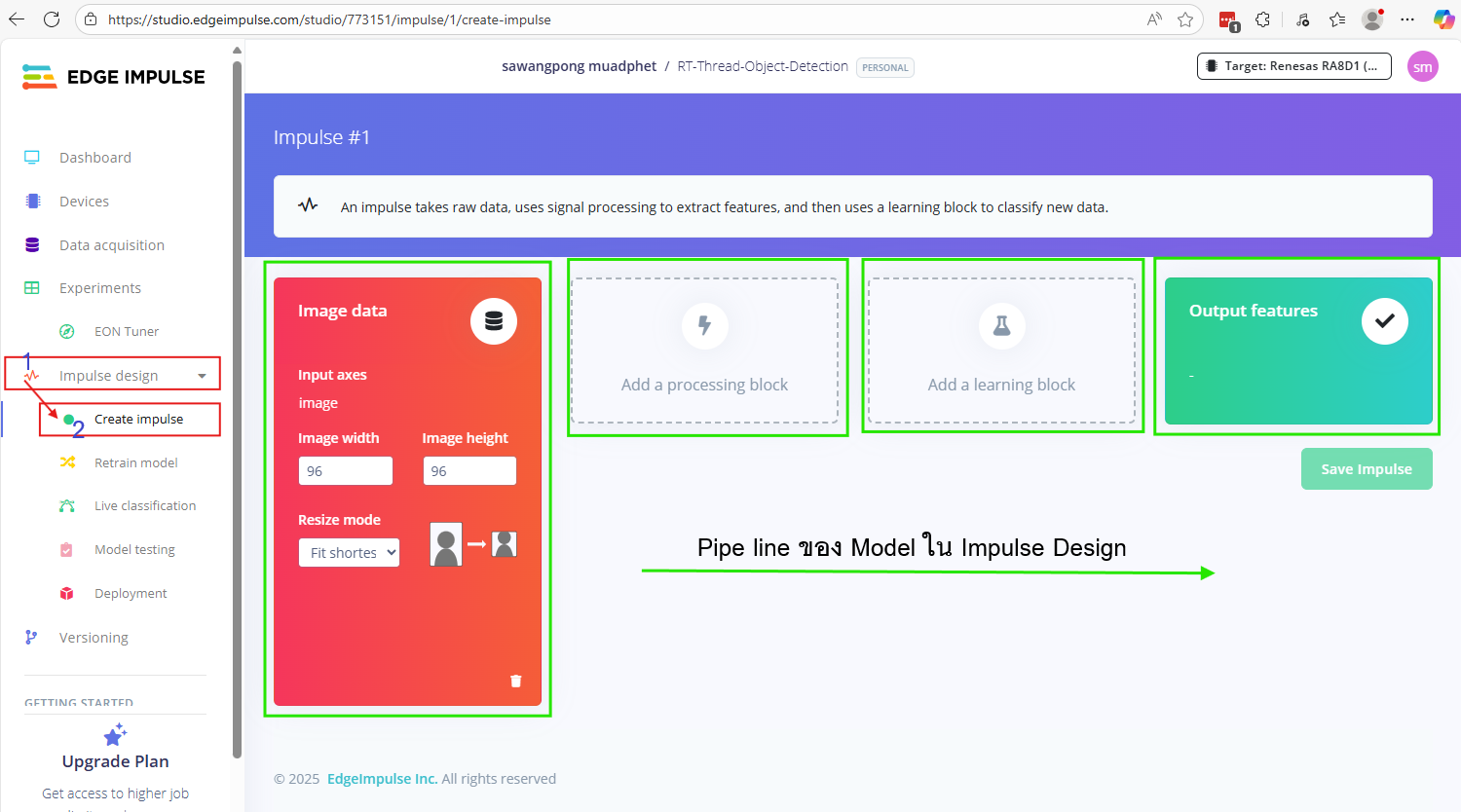

ขั้นตอน Impulse Design

Input Block → รับข้อมูลดิบ เช่น รูปภาพ
Processing Block → แปลงข้อมูลให้อยู่ในรูปที่โมเดลเข้าใจได้ เช่น ย่อขนาด, ทำ normalization
Learning Block → ฝึกโมเดล (เช่น Image classification, Object detection)
Output Block → ผลลัพธ์สุดท้าย เช่น ระบุว่าเป็น hat / glass /glove หรือกรอบวัตถุในภาพ

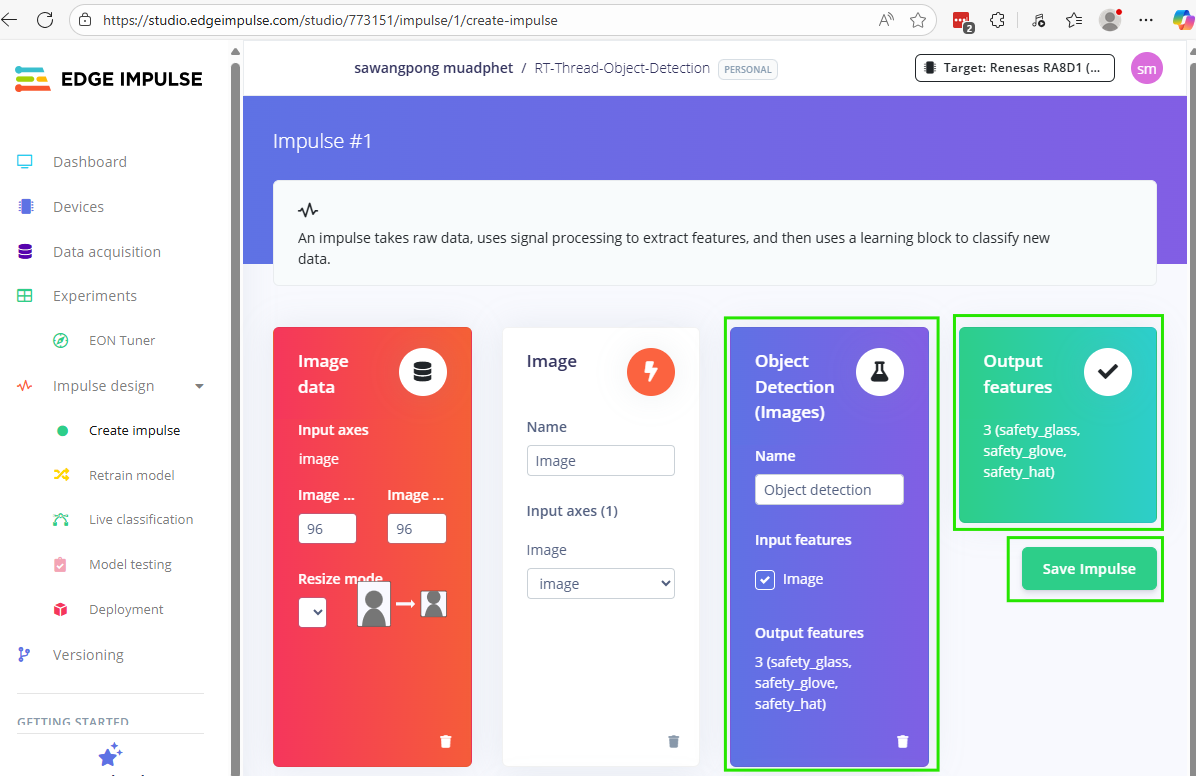

Step: Add Process Block
กด ปุ่ม Add

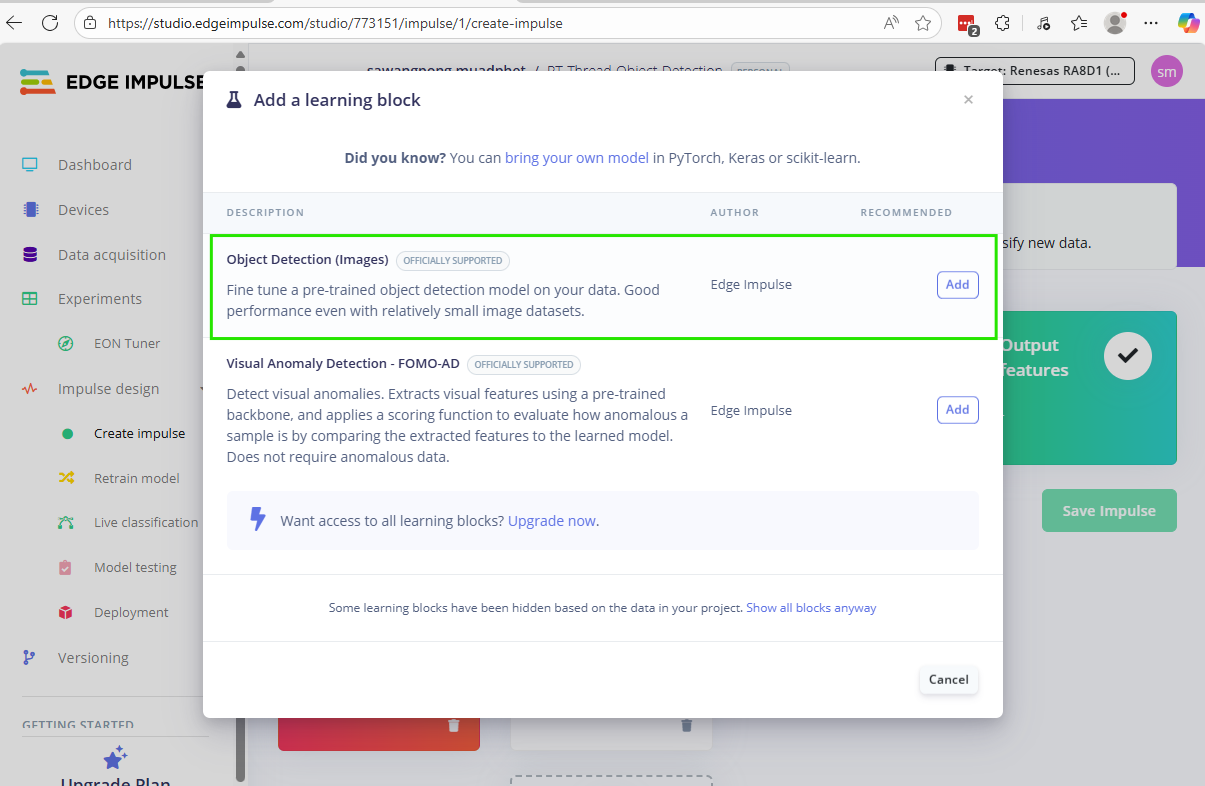

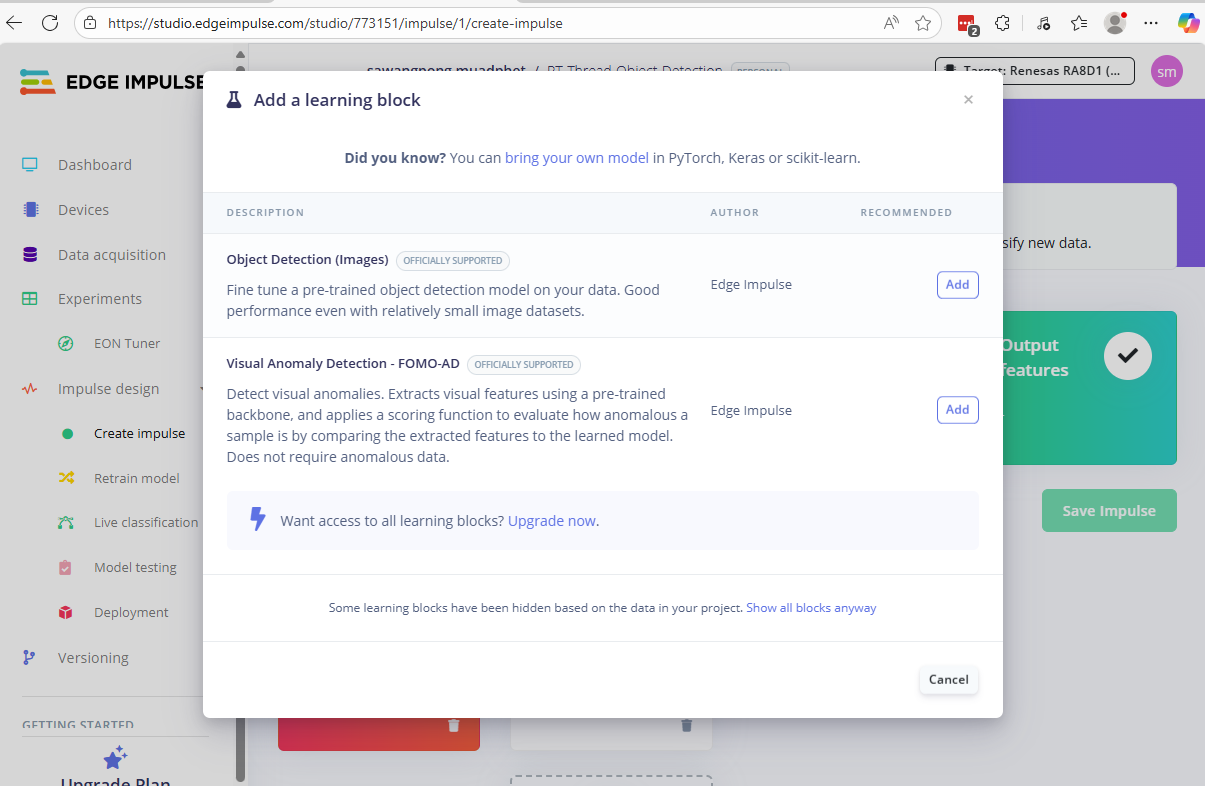

Step: Add a learning Block

เลือก Object Detection (images)

กด Add

กด Save Impulse จบขั้นตอนการสร้าง Pipe Line สำหรับ Traing

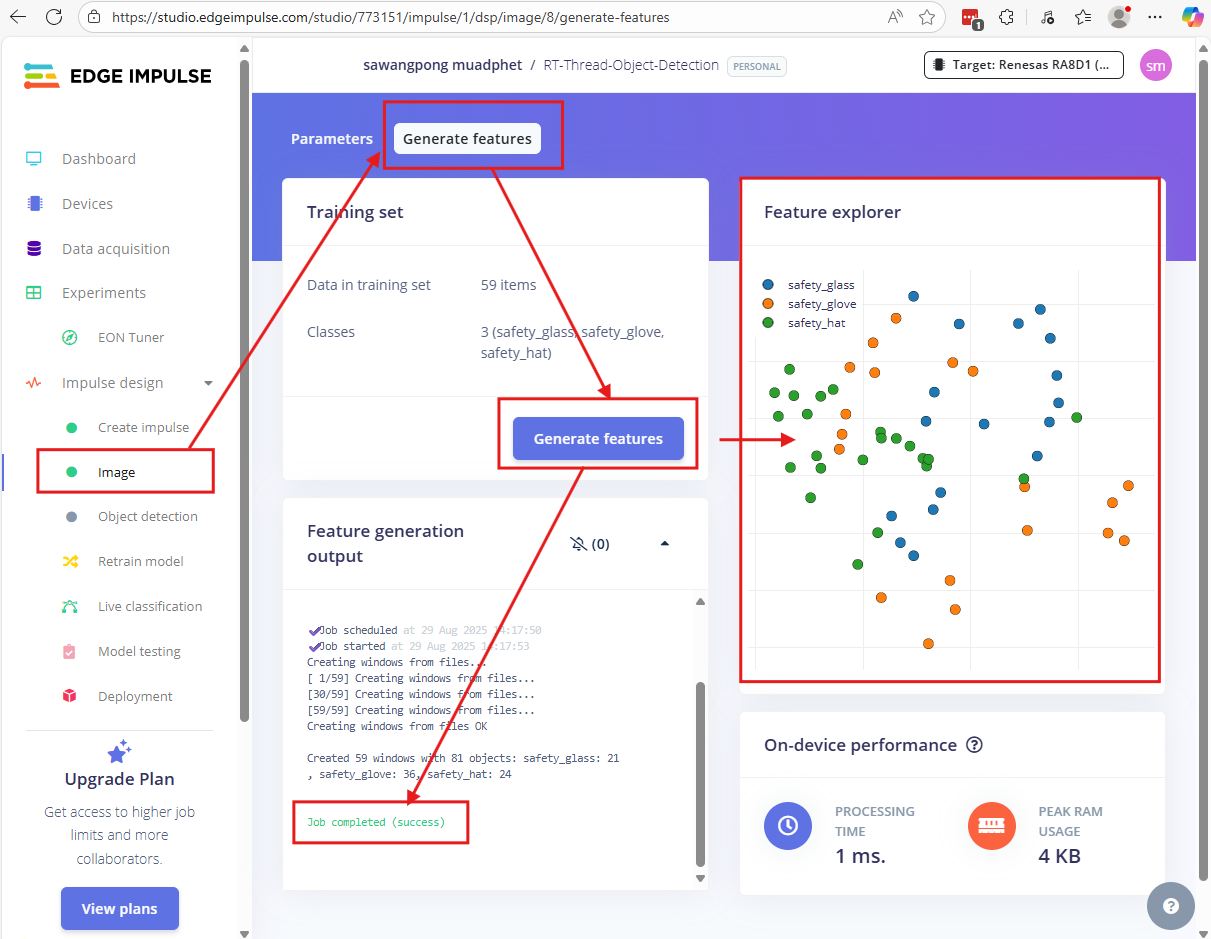

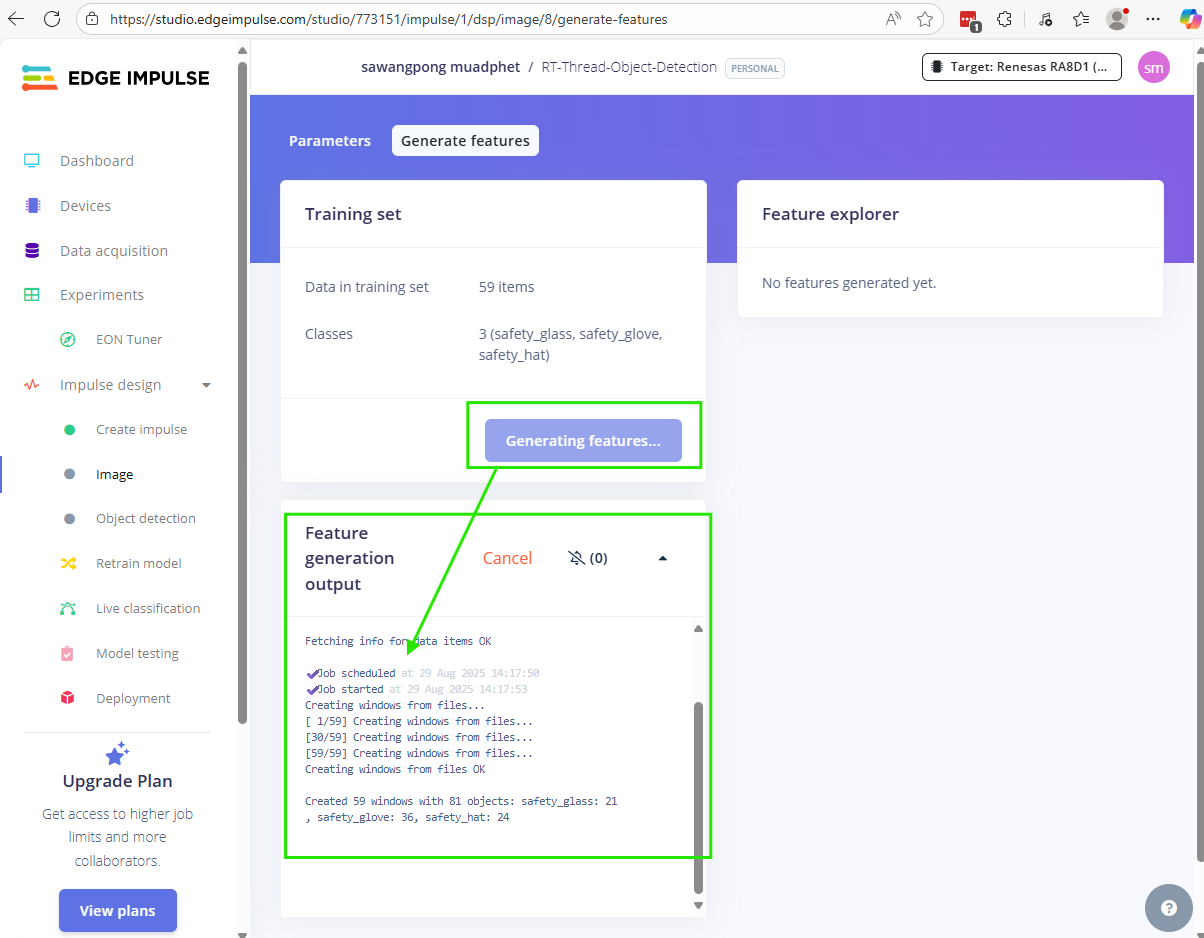

ขั้นตอนการสร้าง Generate Feature ของรูปภาพ

แต่ละจุดทาง ซ้ายมือ จะเป็นตัวแทนของ ตัวอย่างของ DataSet

ขั้นตอน Object Detection

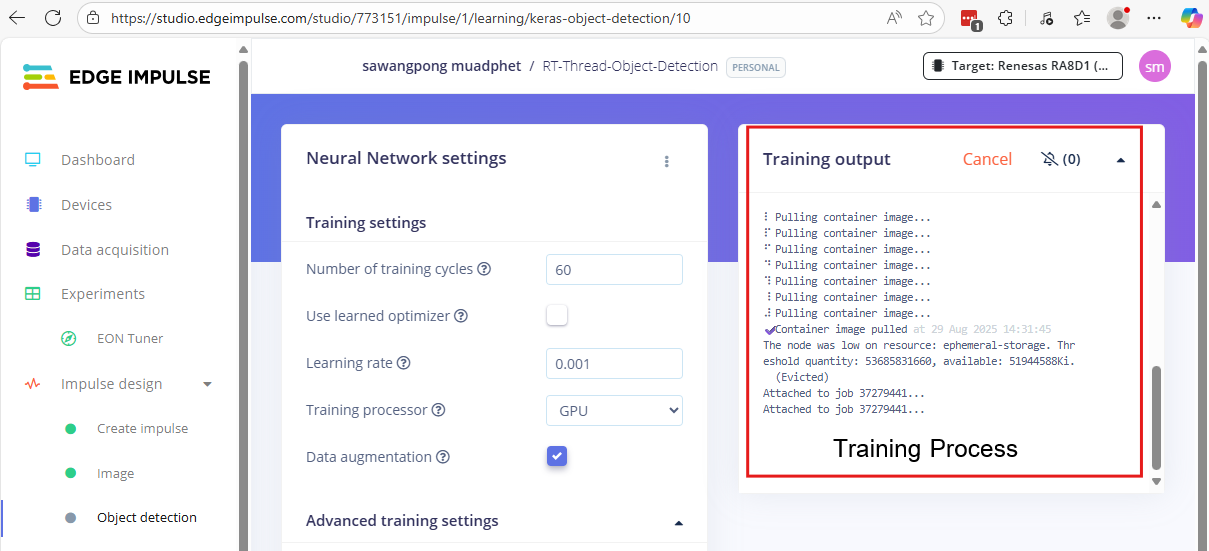

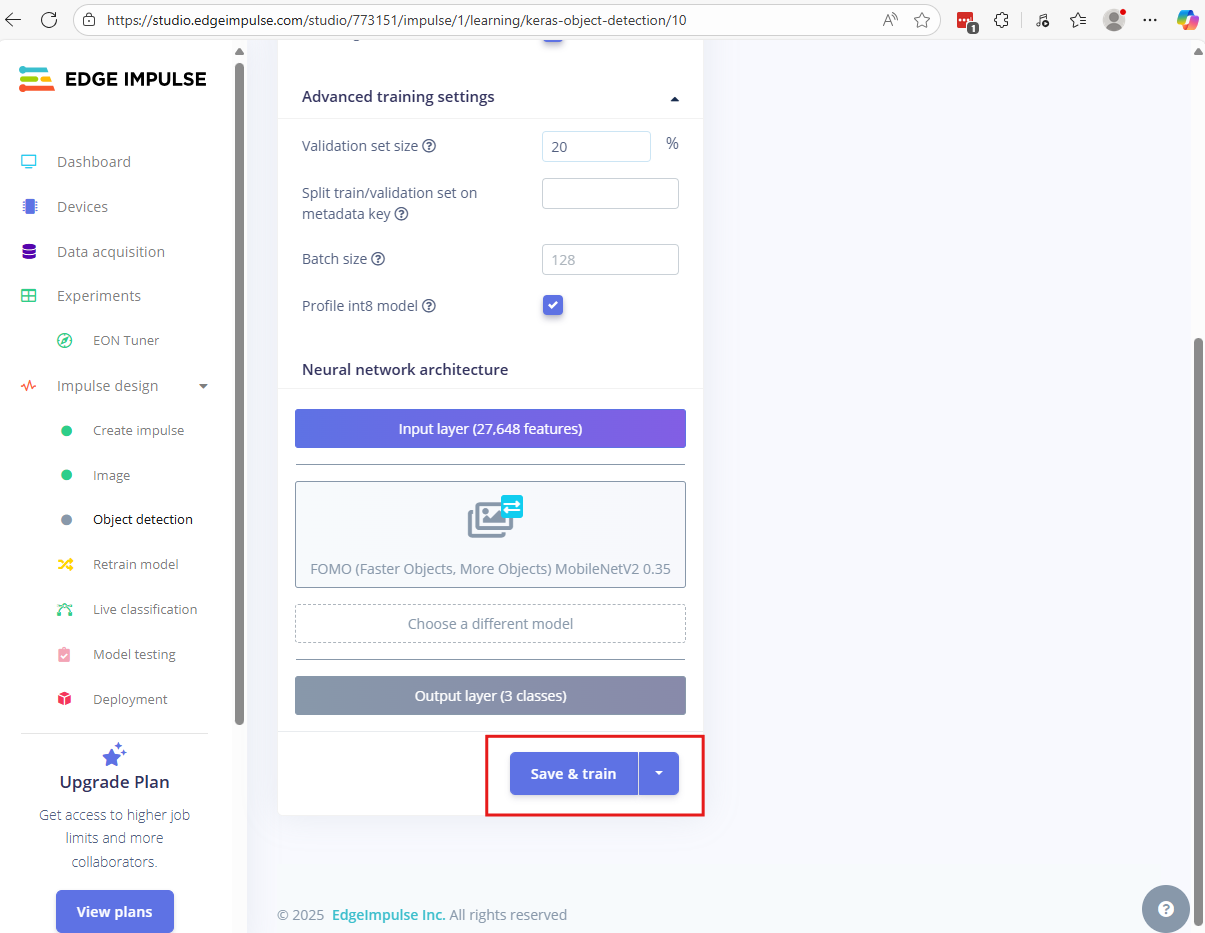

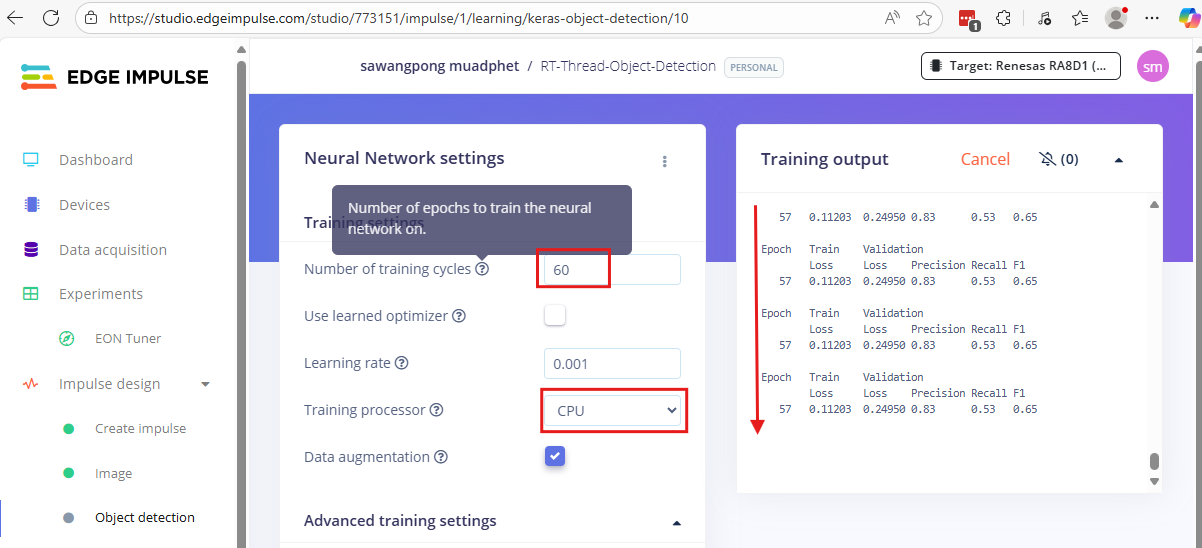

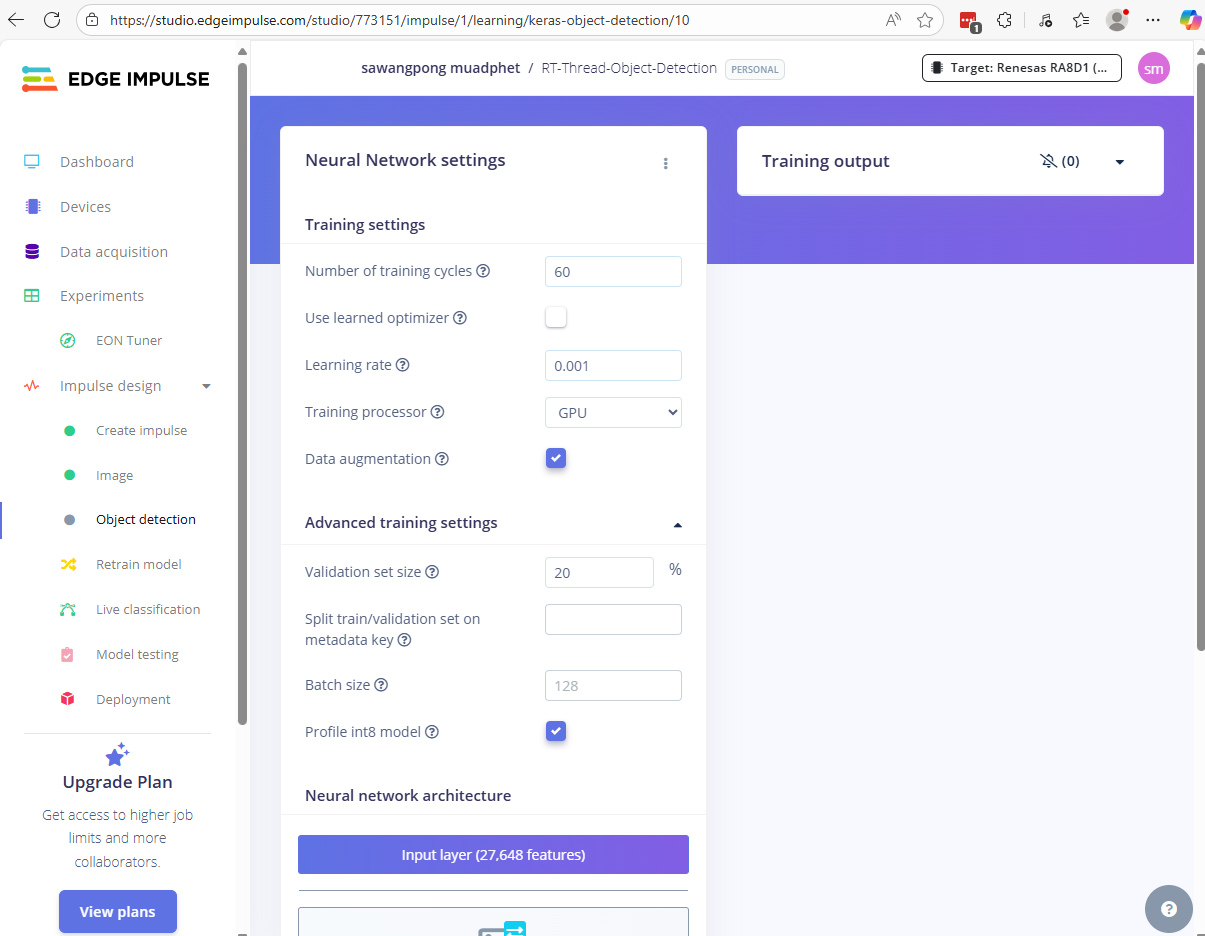

ขั้นตอนนี้เป็นการปรับแต่ Neural Network Setting หมายเหตุ จากรูปด้านบน ให้แก้ GPU กลับไปเป็น CPU หาก ขั้นตอนมีการ Error

เข้าสู่ขบวนการ Training ต้องใช้เวลา ในการ Training เมื่อได้ Model ที่ Training เรียบร้อย เราก็จะเอา โมเดลกลับไป Save ใน micro sd card แล้วนำไปใส่ไว้ใน Reneses Vision Board ของเรา

Error ตอนเลือกให้เป็น GPU ให้เปลี่ยนกลับมาเป็น GPU

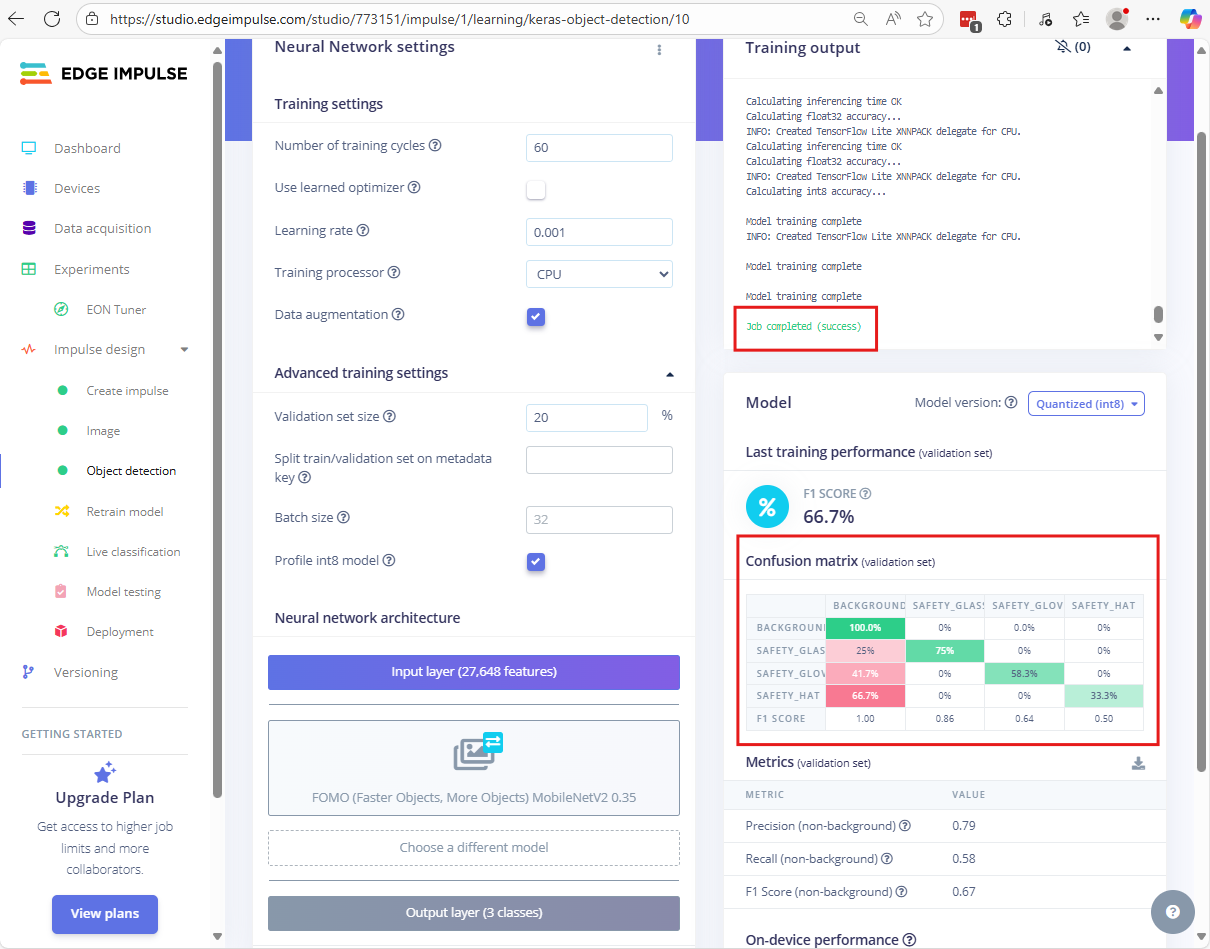

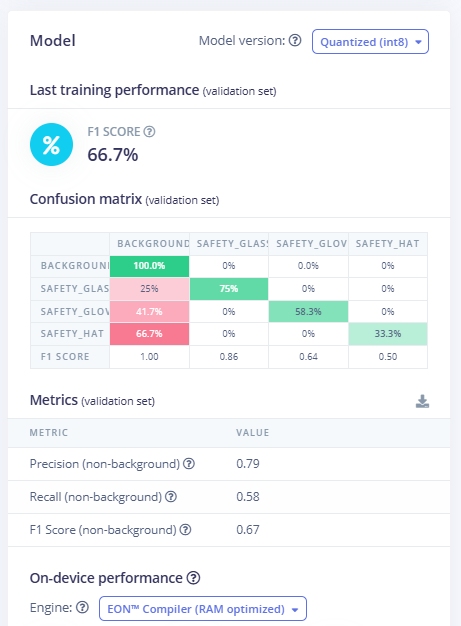

Training เสร็จเรียบร้อย

เข้าสู่กระบวนการทดสอบ Model Testing

เมื่อทำการ Train เรียบร้อย แล้ว

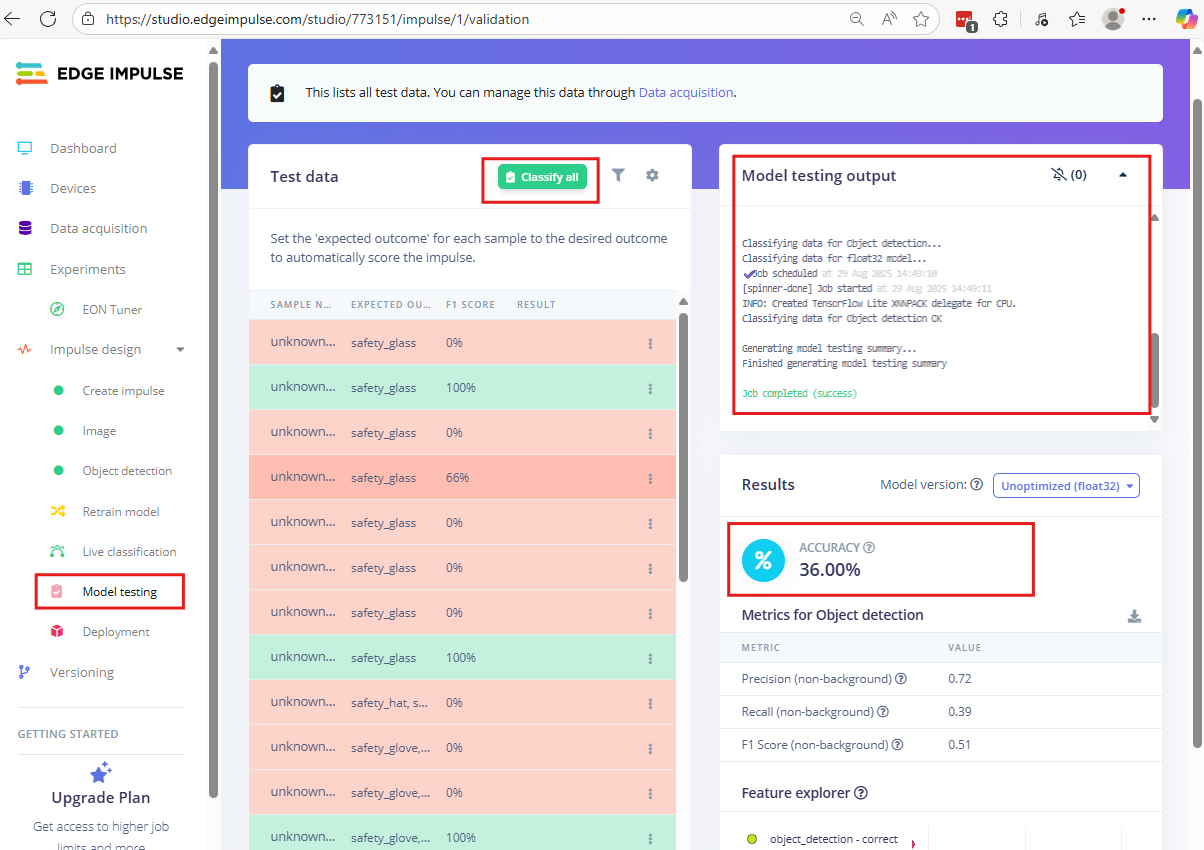

จะนำ model ที่ได้ ไปทำการ ใปใช้กับข้อมูลที่ได้แยกออกไว้สำหรับการ Test Data โอ้ Accuracy ได้น้อยเกินไป

ต่อไปก็จะเป็นการนำโมเดลไปใช้ โดยทาง Edge Impulse สามารถ Optimize ให้เหมาะสมกับอุปกรณ์ที่นำเอาไปใช้

ขั้นตอน Deployment

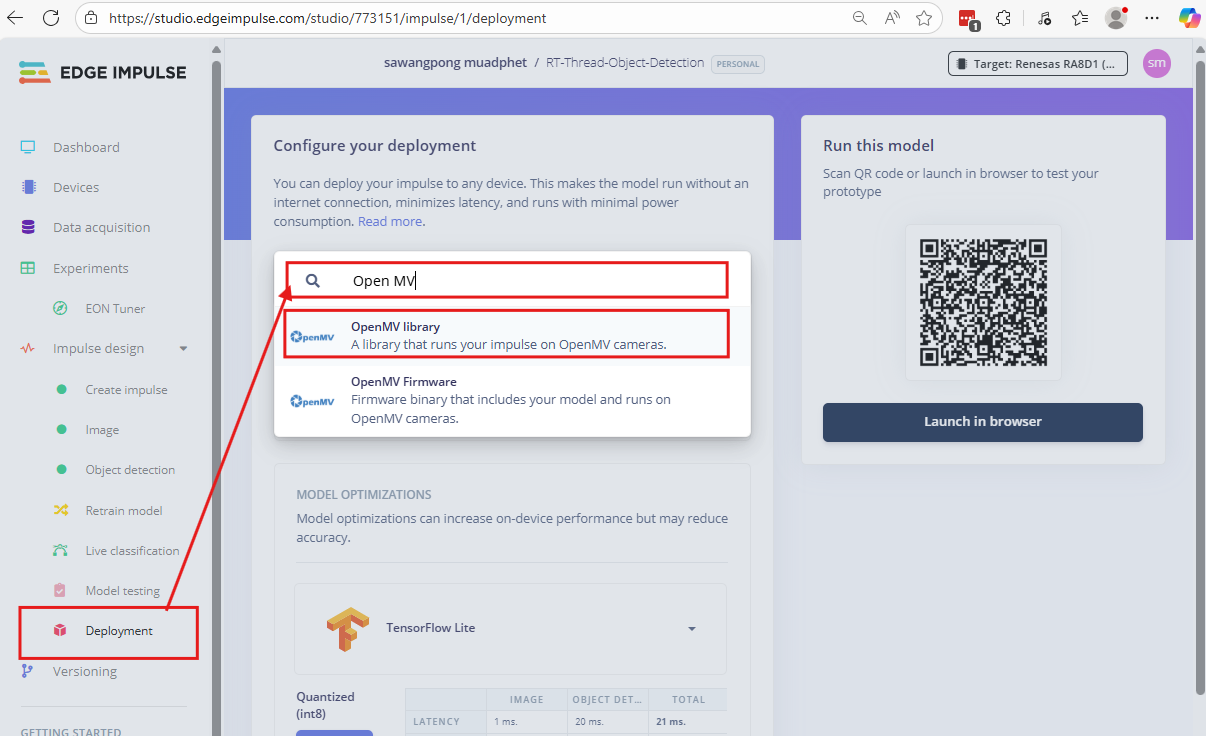

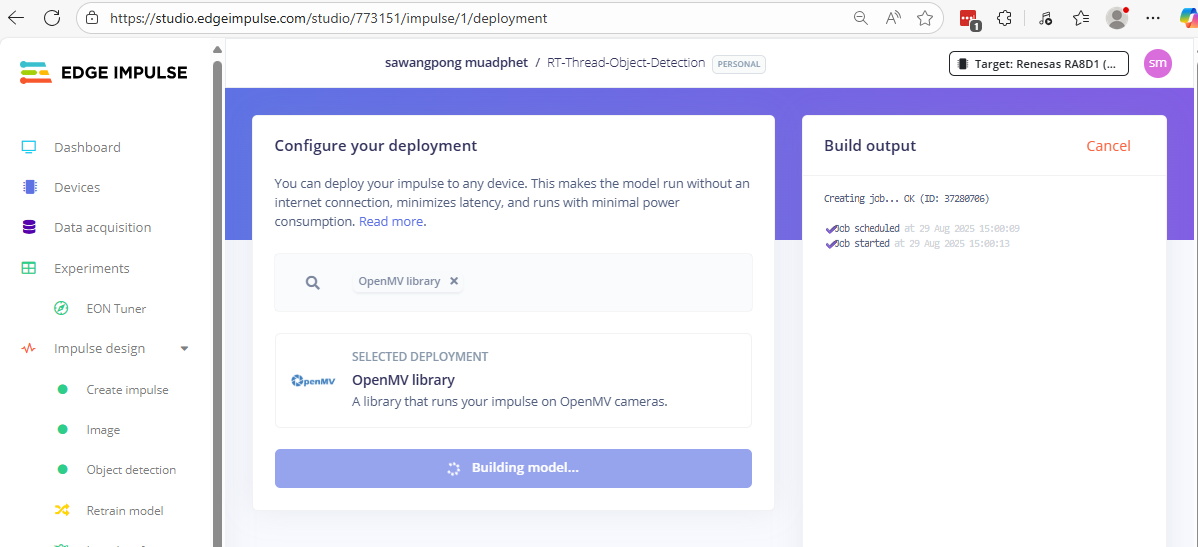

เลือก Deployment ค้นหาคำว่า OpenMV library

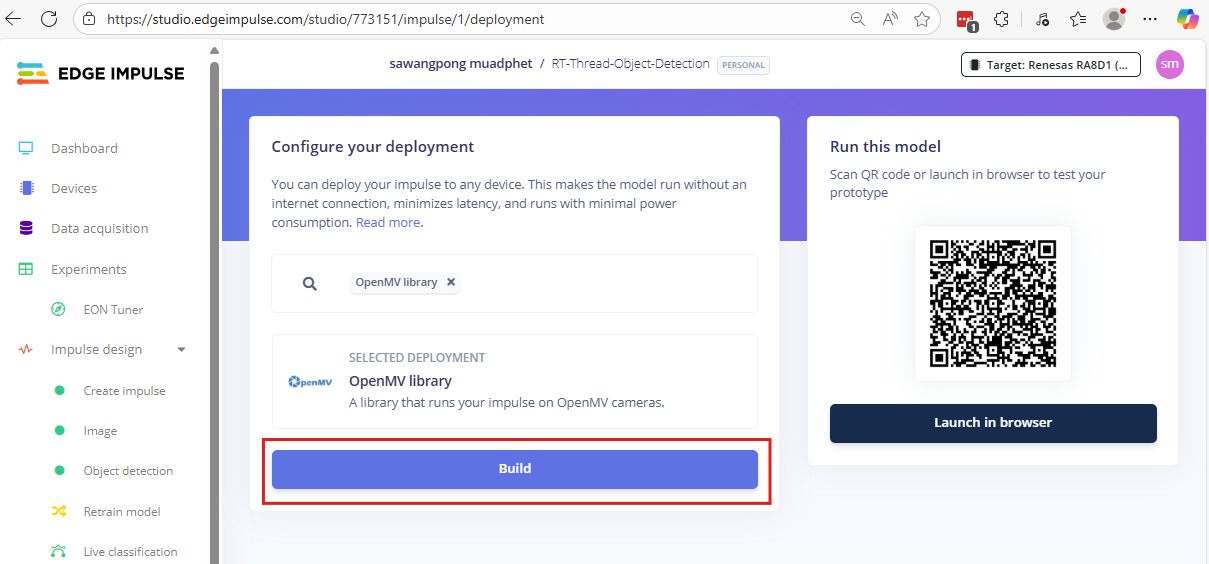

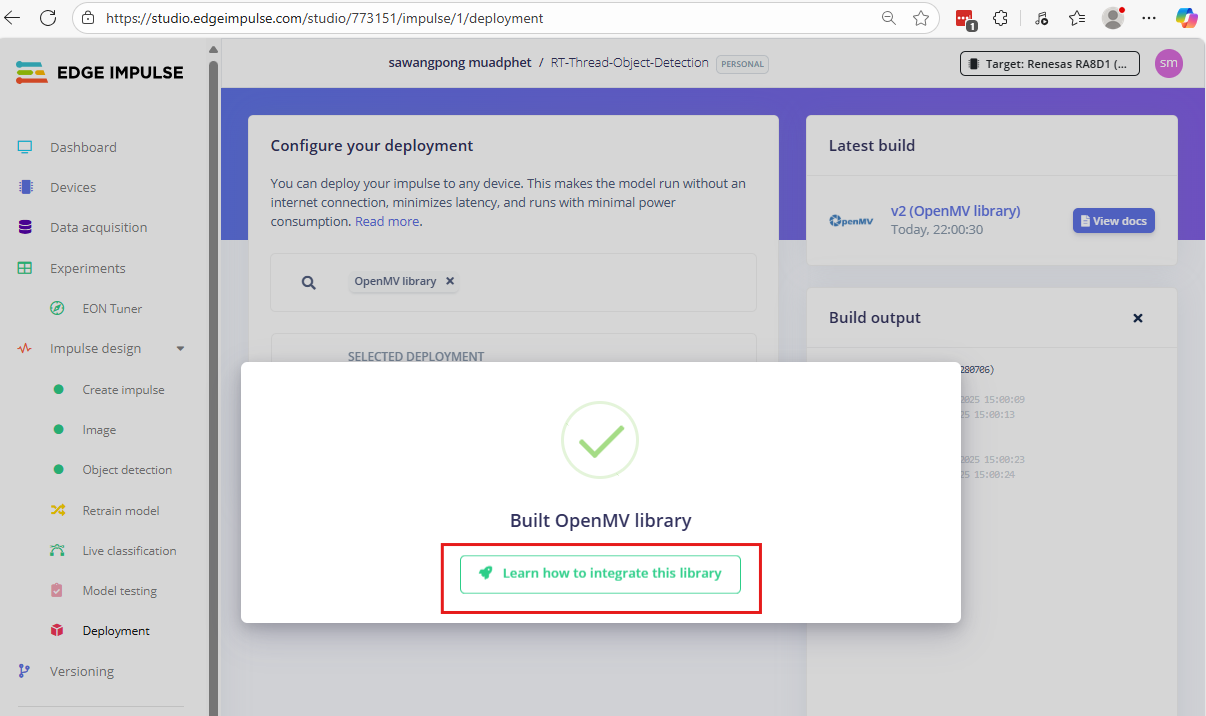

กดปุ่ม Build ลุยๆๆ ไปเลยครับ

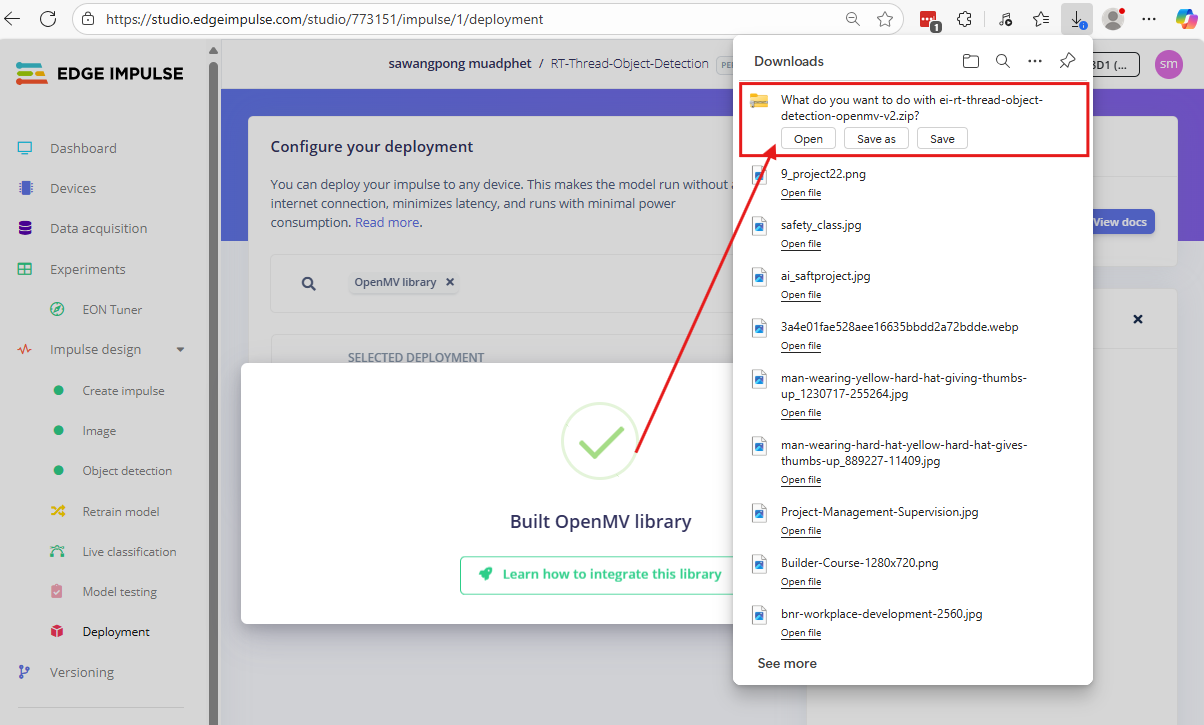

Download model ที่เรากำหนดให้มีการ Deploy สำหรับ OpenMV

https://drive.google.com/file/d/1qCkuNcVtSeblmDeEmcPwPb9ZeelRQ8Ra/view?usp=sharing

รับคำแนะนำสำหรับการ integrate library หรือ การนำไปใช้

https://docs.edgeimpulse.com/tutorials/topics/inference/run-openmv

ถ้าหากไม่ได้ทำเอง ก็ให้ไป Download model จาก Google Drive

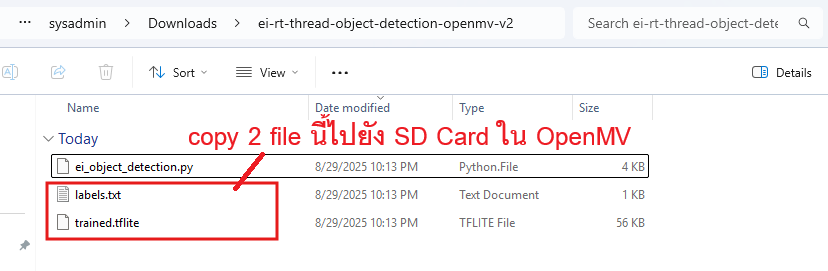

นอกจาก File zip ที่ Download มานั้นจะมี model แล้วนะครับ ก็ยังมีตัวอย่าง File การใช้งานมาด้วย ตามตัวอย่าง Code ด้านล่างนี้ เปลี่ยนชื่อ File ให้สอดคล้องการการใช้งาน นี้ ให้ Copy ไปใส่ไว้ใน OpenMV IDE (ei_object_detection.py -> edge_impulse_security_model.py) และเปลี่ยน ml ไปใช้ tf.

สรุปสั้น ๆ
- Firmware ใหม่ (ปี 2023 เป็นต้นไป) ใช้ ml.Model()
- Firmware เก่า (ก่อน 2023) ใช้ tf.load()
👉 ถ้ากล้องคุณเป็น OpenMV H7 เฟิร์มแวร์เก่า → ใช้ tf เท่านั้นครับ

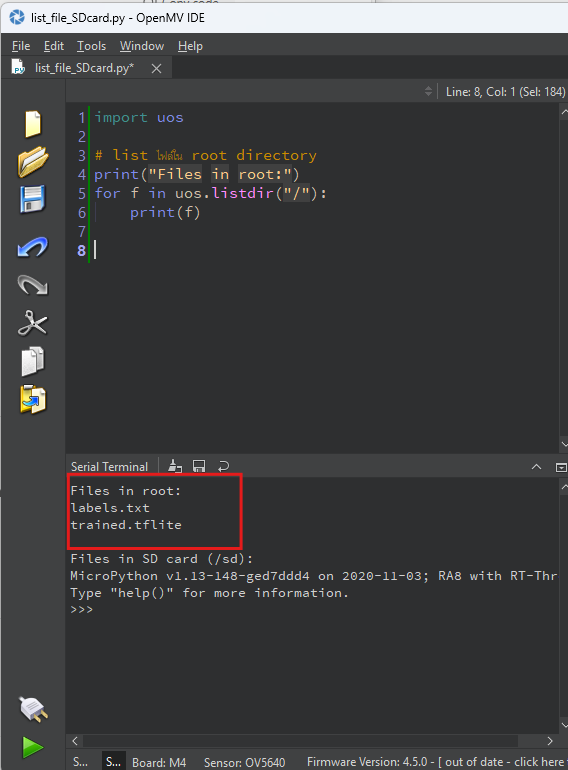

เมื่อใส่ SD Card เรียบร้อยนะครับ ให้ run python script เพื่อทดสอบว่า OpenMV เข้าถึง SD Card ก่อน จะ Run model

list_file_SDcard.py
import uos

# list ไฟล์ใน root directory
print("Files in root:")
for f in uos.listdir("/"):
    print(f)

ต่อมาให้ นำ Code edge_impulse_security_model.py ไปรันใน OpenMV

edge_impulse_security_model.py
import sensor, image, time, tf, math, uos, gc

sensor.reset()
sensor.set_pixformat(sensor.RGB565)
sensor.set_framesize(sensor.QVGA)
sensor.set_windowing((240, 240))
sensor.skip_frames(time=2000)

labels = [line.rstrip('\n') for line in open("labels.txt")]
min_confidence = 0.3
threshold_list = [(math.ceil(min_confidence * 255), 255)]

# โหลดโมเดล tflite
net = tf.load("trained.tflite", load_to_fb=True)

colors = [
    (255,   0,   0),
    (0,   255,   0),
    (255, 255,   0),
    (0,   0, 255),
    (255,   0, 255),
    (0, 255, 255),
    (255, 255, 255),
]

clock = time.clock()
while(True):
    clock.tick()
    img = sensor.snapshot()

    for i, detection_list in enumerate(net.detect(img, thresholds=threshold_list)):
        if i == 0: continue
        if len(detection_list) == 0: continue

        print("********** %s **********" % labels[i])
        for d in detection_list:
            x, y, w, h = d.rect()
            center_x = math.floor(x + (w / 2))
            center_y = math.floor(y + (h / 2))
            score = d.output()
            print(f"x {center_x}\ty {center_y}\tscore {score}")

            # วาดกรอบสี่เหลี่ยมรอบ object
            img.draw_rectangle([x, y, w, h], color=colors[i % len(colors)], thickness=2)

            # วาดวงกลมตรงกลาง
            img.draw_circle((center_x, center_y, 6), color=colors[i % len(colors)])

    print(clock.fps(), "fps", end="\n\n")

- กด ปุ่ม Connect และ Run เหมือนเดิม
