TensorFlow ร่วมกับ OpenMV

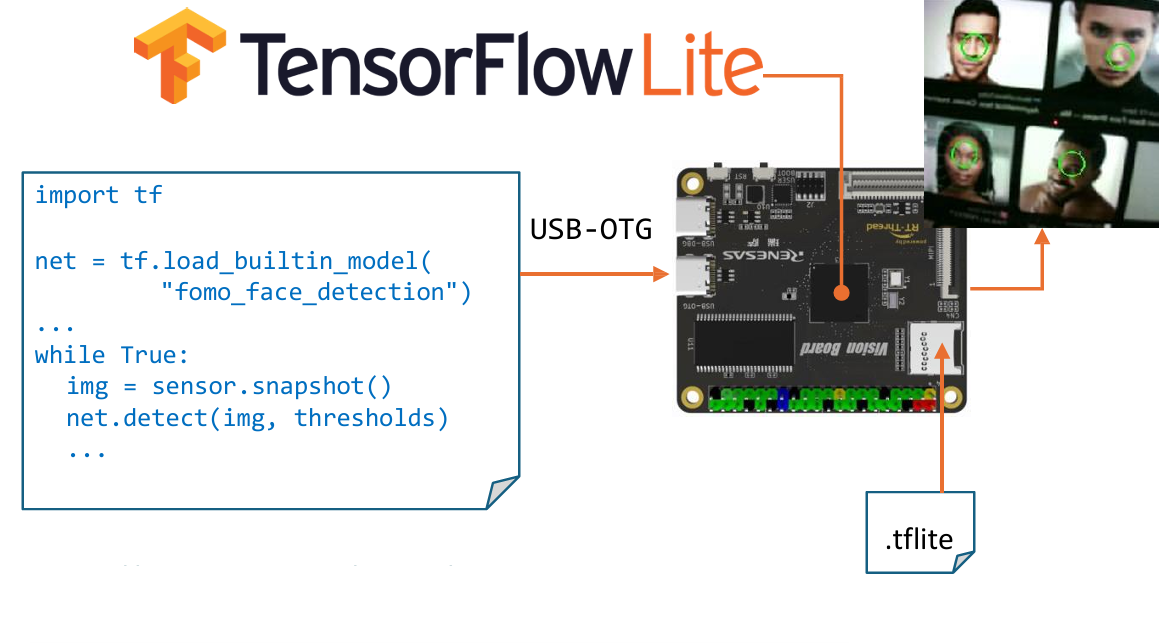

การเชื่อมต่ออุปกรณ์
- ให้เชื่อมต่อกับ port USB-OTG นะครับ

แหล่งข้อมูลอ้างอิง

ตารางสรุป moddole ที่ใช้ใน OpenVM

โมดูล คำอธิบาย
sensor ใช้ควบคุมกล้อง เช่น reset(), set_pixformat(), set_framesize(), snapshot()
image สำหรับจัดการภาพ เช่น draw_rectangle(), draw_string(), find_features()
time ใช้จับเวลา / FPS / delay เช่น time.clock(), time.sleep_ms()
network ใช้เชื่อมต่อ Wi-Fi ทั้งในโหมด STA (client) หรือ AP (access point)
socket ใช้ทำงาน TCP/UDP communication เช่น HTTP server, WebSocket

เรียนรู้ และทำความคุ้นเคยกับโมเดล FOMO Face Detection

ก่อนอื่นเรามาทำความรู้จักและสร้างความคุ้นเคย กับ Fomo Face Detection ของ OpenMV กันก่อนนะครับ คือ - โมเดลตรวจจำวัตถุ มีขนาดเล็กสามารถทำงานได้อย่างรวดเร็ว ที่ทำงานอยู่บน microcontroller ของ OpenMV โดยเราไม่จำเป็นจะต้องทำการ Train Model ด้วยตัวเอง - input ภาพมีขนาด 240x240 RGB - output ของโมเดลจะเป็น List ของ กล่องที่ล้อมรอบภาพ (bounding boxes) ที่สามารถตรวจจำได้ - แยกตาม Class "background" และ "face"

Unit Test

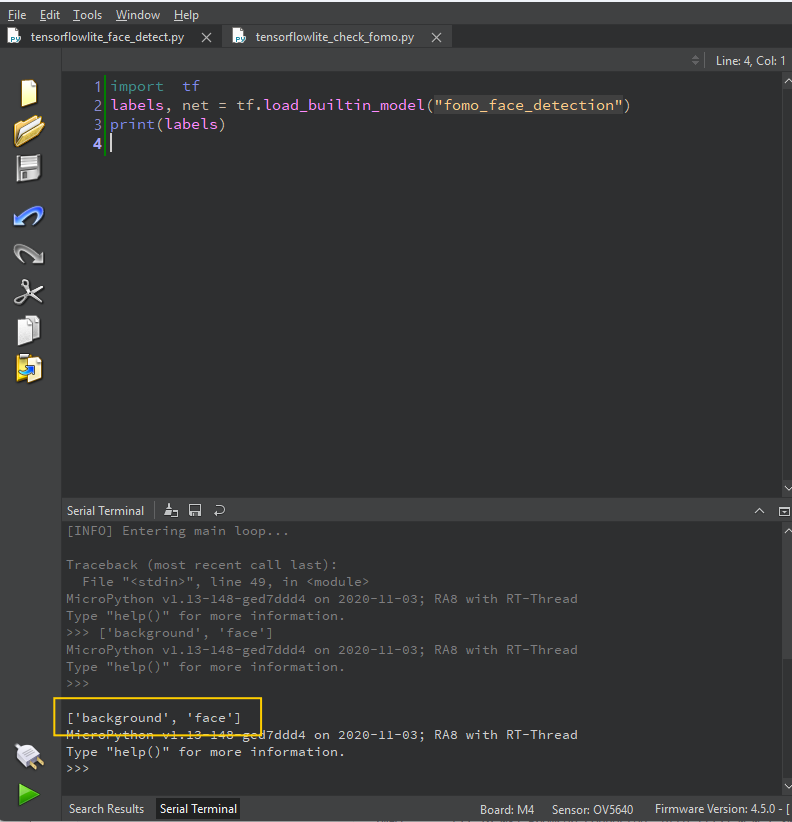

ทดสอบย่อย 1 สำหรับการเรียนรู้

tensorflowlite_check_fomo.py
1
2
3
import tf
labels, net = tf.load_builtin_model("fomo_face_detection")
print(labels)

  • โมเดล FOMO Face Detection ของ OpenMV จะมี 2 class: ["background", "face"]
  • ดังนั้น i=0 คือ background, i=1 คือ face → ใน loop ของคุณมี if i == 0: continue ถูกต้องแล้ว

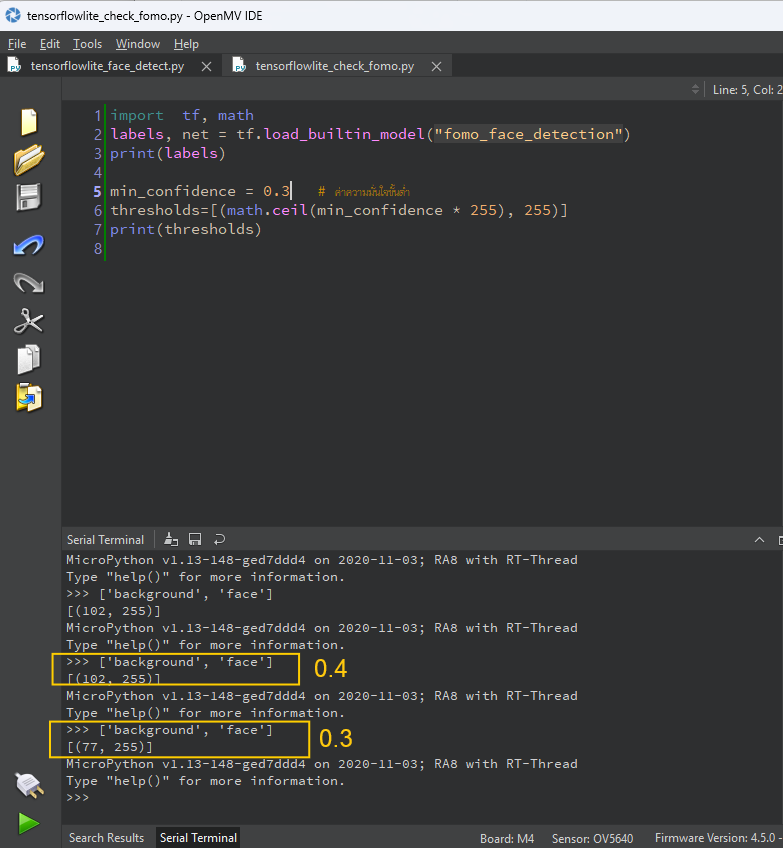

ทดสอบย่อย 2 ทดสอบค่าความมั่นใจ

tensorflowlite_check_fomo.py
1
2
3
4
5
6
import  tf, math
labels, net = tf.load_builtin_model("fomo_face_detection")
print(labels)

min_confidence = 0.4   # ค่าความมั่นใจขั้นต่ำ
thresholds=[(math.ceil(min_confidence * 255), 255)]
- OpenMV FOMO ใช้ 0–255 scale
- min_confidence = 0.4 → 102
- ถ้า threshold สูงเกินไป อาจจะไม่ detect หน้า ให้ลองลดเป็น 0.3 (≈77)

Workshop 8 ทดสอบการ Run model

tensorflowlite_face_detect.py
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
import sensor, time, math, tf

# -----------------------------
# ตั้งค่าเซนเซอร์ของกล้อง OpenMV
# -----------------------------
print("[INFO] Initializing sensor...")  # Debug
sensor.reset()                      # รีเซ็ตเซนเซอร์
sensor.set_vflip(True)              # กลับภาพในแนวตั้ง (ใช้กรณีกล้องกลับหัว)
sensor.set_pixformat(sensor.RGB565) # ตั้งค่าเป็น RGB565 (โหมดสี)
sensor.set_framesize(sensor.QVGA)   # ใช้ความละเอียด QVGA (320x240)
sensor.set_windowing((240, 240))    # ตัดภาพให้เป็นสี่เหลี่ยมจัตุรัส 240x240 (ตรงตาม input ของโมเดล)
print("[INFO] Sensor initialized (240x240 window, RGB565)")
# -----------------------------
# โหลดโมเดลที่มีในเฟิร์มแวร์ OpenMV
# -----------------------------
min_confidence = 0.3   # ค่าความมั่นใจขั้นต่ำ
labels, net = tf.load_builtin_model("fomo_face_detection")
# "fomo_face_detection" เป็นโมเดลตัวอย่าง FOMO ที่ติดมากับ OpenMV IDE
# return: labels = ป้ายชื่อ, net = โมเดล

# -----------------------------
# กำหนดสีที่จะใช้วาด Bounding Box
# -----------------------------
colors = [
    (255, 0, 0),      # แดง
    (0, 255, 0),      # เขียว
    (255, 255, 0),    # เหลือง
    (0, 0, 255),      # น้ำเงิน
    (255, 0, 255),    # ม่วง
    (0, 255, 255),    # ฟ้า
    (255, 255, 255),  # ขาว
]

clock = time.clock()  # ใช้นับ FPS

# -----------------------------
# วนลูปหลัก
# -----------------------------
print("[INFO] Entering main loop...")
while True:
    clock.tick()
    img = sensor.snapshot()  # จับภาพจากกล้อง

    # ใช้โมเดลตรวจจับวัตถุ
    # thresholds = กำหนดความมั่นใจขั้นต่ำ (0.4 → แปลงเป็น scale 0–255)
    for i, detection_list in enumerate(
        net.detect(img, thresholds=[(math.ceil(min_confidence * 255), 255)])
    ):
        print("Detection lists:", detection_list)
        if i == 0:
            continue  # i=0 มักจะเป็น background class → ข้ามไป
        if len(detection_list) == 0:
            continue  # ไม่มีการตรวจจับ → ข้ามไป

        # แสดงชื่อคลาส
        print("********** %s **********" % labels[i])

        # loop ผ่านวัตถุที่ตรวจพบ
        for d in detection_list:
            [x, y, w, h] = d.rect()  # พิกัดสี่เหลี่ยมที่ตรวจพบ
            center_x = math.floor(x + (w / 2))  # หาจุดกึ่งกลาง
            center_y = math.floor(y + (h / 2))

            # แสดงพิกัดใน Serial
            print(f"x {center_x}\ty {center_y}")

            # วาดวงกลมตรงกลางวัตถุ
            img.draw_circle((center_x, center_y, 12),
                            color=colors[i % len(colors)], thickness=2)

Run code

  • กดปุ่ม Connect และ Play
  • วิธีการทดสอบ ให้ใช้วธีการเปิด Browser เพื่อทำการค้นหา รูปภาพที่หน้าบุคคล แล้วจึงใช้ กล้องส่องไปยังรูป ดังกล่าว
  • การแปลผลให้ดูที่ Terminal ที่มีการแสดงผลออกมา
  • หรือท่านสามารถใช้รูปตัวอย่าง

ใน Workshop ต่อไป จะได้ทำการสร้าง Model ของเราเอง แล้วจึงนำมา Deploy ใน OpenMV
