เรียนรู้ WiFi Experiment ด้วย RW007

การเชื่อมต่อ WiFi

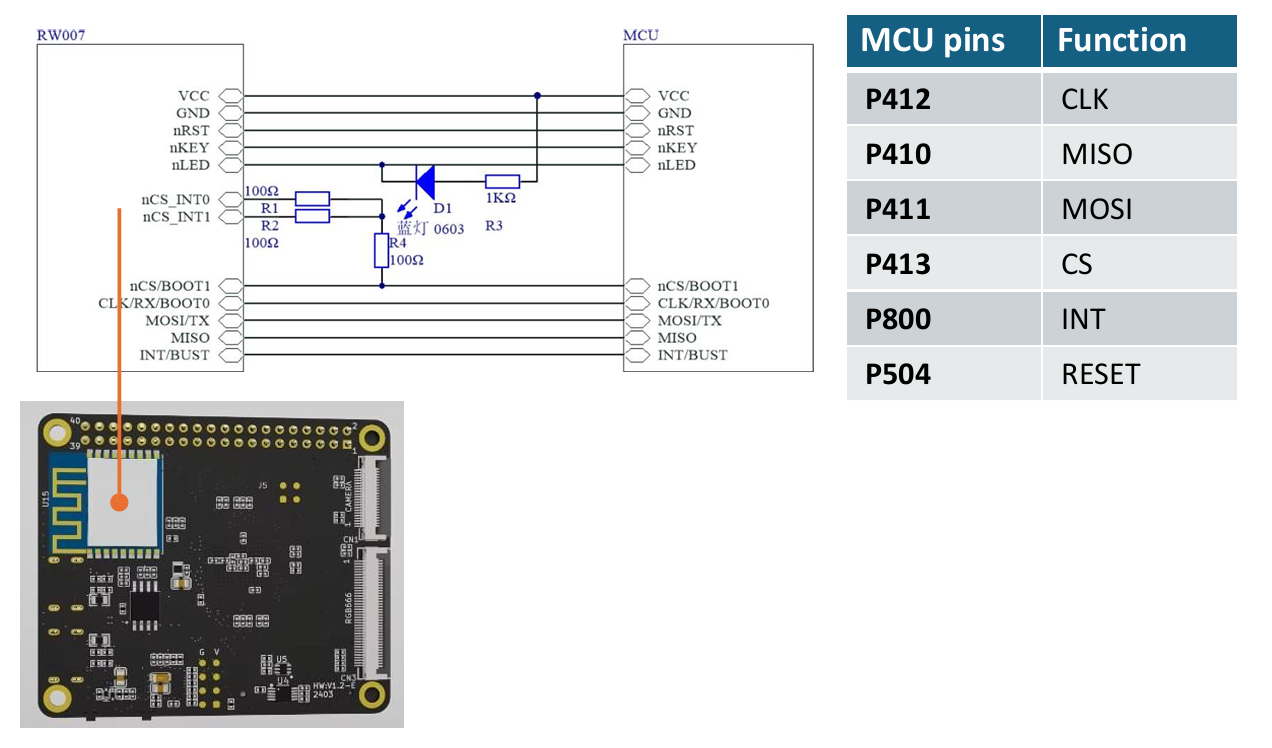

🖧 MCU Pins และฟังก์ชัน

MCU Pin Function
P412 CLK
P410 MISO
P411 MOSI
P413 CS
P800 INT
P504 RESET

🌍 บทบาทของ Wi-Fi

Wi-Fi มีบทบาทสำคัญพื้นฐานในการผลักดันนวัตกรรมด้าน IoT โดยมอบการเชื่อมต่อที่แพร่หลาย เพื่อเชื่อมโยงอุปกรณ์เข้าด้วยกัน เข้าสู่อินเทอร์เน็ต และเชื่อมกับอุปกรณ์ Wi-Fi กว่า 19.5 พันล้านเครื่อง ทั่วโลก

  • ใช้ทำให้บ้านกลายเป็นบ้านอัจฉริยะ
  • เชื่อมต่ออุปกรณ์ในครัวเรือนที่หลากหลาย
  • ตรวจสอบห่วงโซ่อุปทานและการทำงานที่สำคัญแบบเรียลไทม์ในโรงงานอุตสาหกรรม
  • สร้างคุณค่าทางธุรกิจโดยเพิ่ม ผลิตภาพ และ ประสิทธิภาพ สำหรับองค์กรและการทำงานแบบ Hybrid Work

⚙️ โหมดการทำงานของอุปกรณ์ Wi-Fi

1. Access Point (AP) Mode

  • อุปกรณ์ (เช่น เราเตอร์ไร้สาย) จะสร้างเครือข่ายท้องถิ่นสำหรับอุปกรณ์ Wi-Fi
  • จัดการลูกข่าย, กำหนด IP Address, ควบคุมการเข้าถึงเครือข่ายแบบมีสาย

2. Station Mode (STA) หรือ Client Mode

  • อุปกรณ์เชื่อมเข้ากับเครือข่ายที่มีอยู่แล้ว
  • ทำงานคล้ายกับที่สมาร์ทโฟนเชื่อมต่อ Wi-Fi ภายในบ้าน

📡 โหมดอื่น ๆ ของ Wi-Fi AP

อุปกรณ์ Wi-Fi AP สามารถทำงานได้หลายโหมด แต่ละโหมดออกแบบมาสำหรับการใช้งานที่ต่างกัน:

  • Local Mode
  • Bridge Mode
  • Client Mode
  • Sniffer Mode
  • Rogue Detector Mode
  • Repeater Mode

🔌 โมดูล RW007

  • โมดูล Wi-Fi/BLE ความเร็วสูง (SPI/UART)
  • พัฒนาโดย Shanghai Ruiside Electronic Technology Co., Ltd.
  • ใช้ชิป Cortex-M4 Wi-Fi SoC
  • โหมด SPI ต้องใช้:
  • สัญญาณ SPI 1 ชุด
  • ขา Interrupt 1 ขา
  • ขา IO 1 ขา
  • รวมทั้งหมด 8 ขา (รวมพลังงานและกราวด์)

Workshop

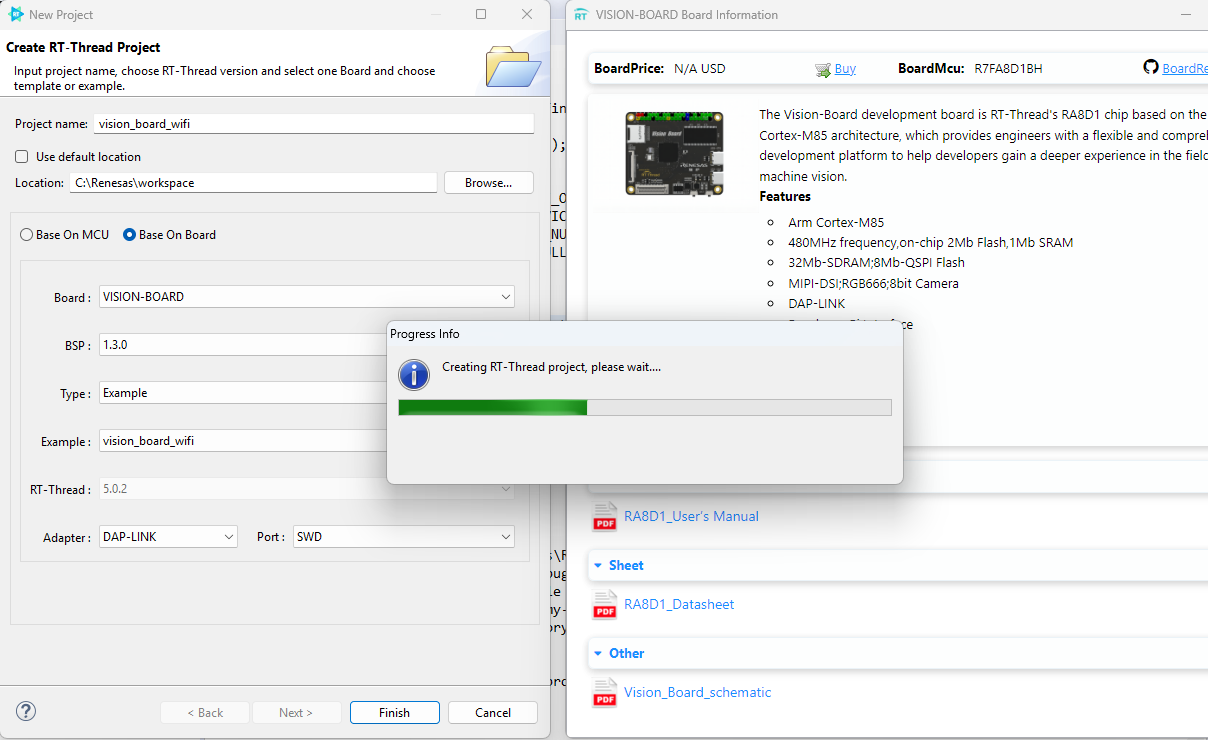

  • ขั้นตอนที่ 1 สร้าง Project

    • สร้าง Project ใหม่ให้ชื่อว่า vision_board_wifi ด้วยวิธีการเดิม
    • แต่ครั้งนี้เราจะเลือก ชนิดของโปรเจคให้เป็น example และ เลือกตัวอย่างชื่อว่า vision_board_wifi

  • ขั้นตอนที่ 2 Enable Module

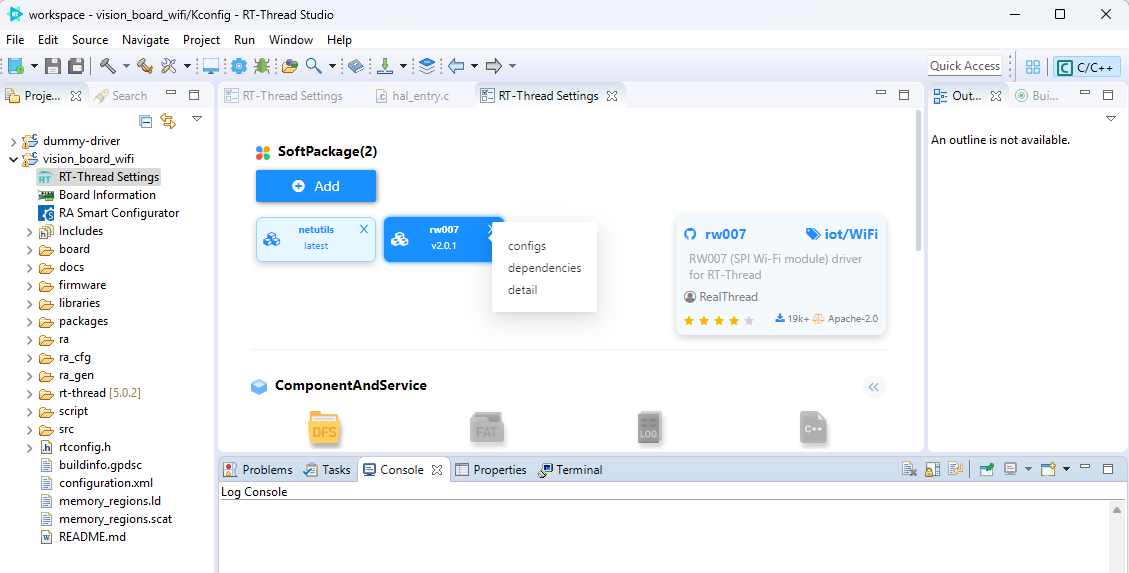

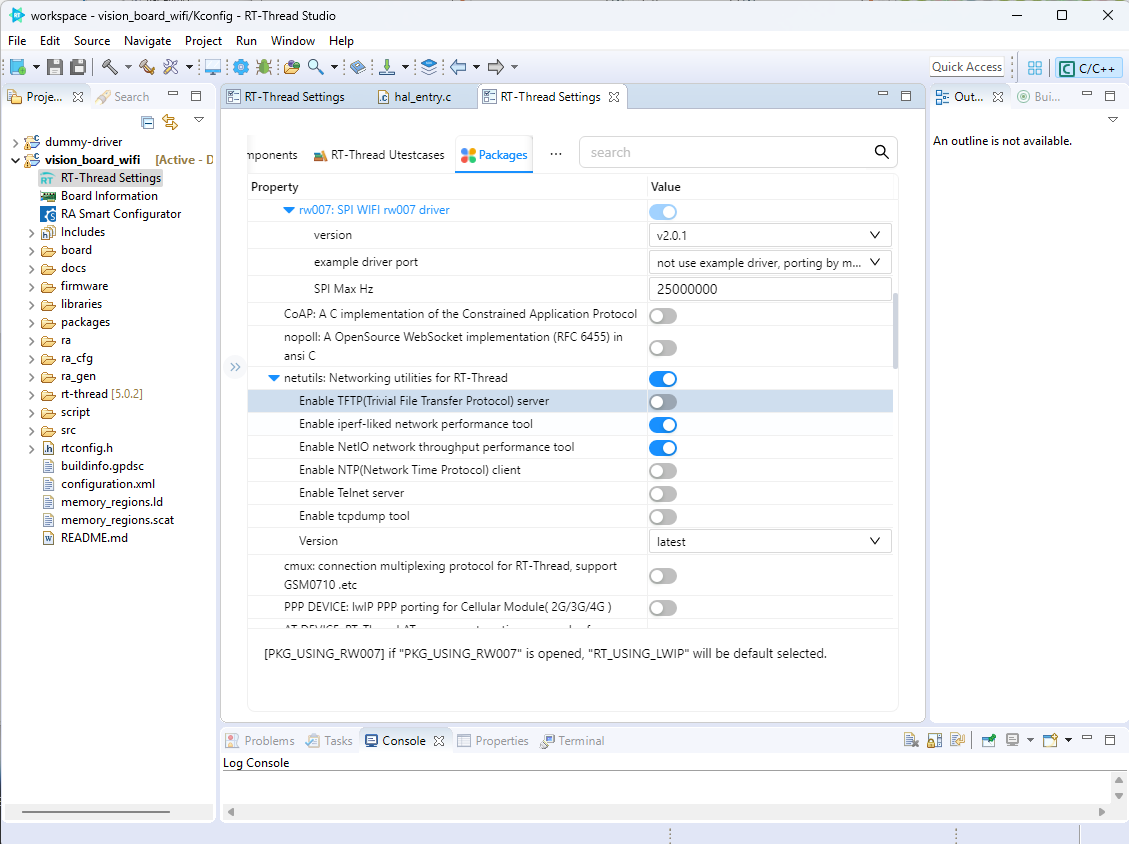

    • คลิกเลือกที่ RT-Thread Settings และ เลือก rw007

    • rw007 เป็นกลุ่มของ Software package สามารถปรับแต่งได้อย่างยืดหยุ่น เช่น

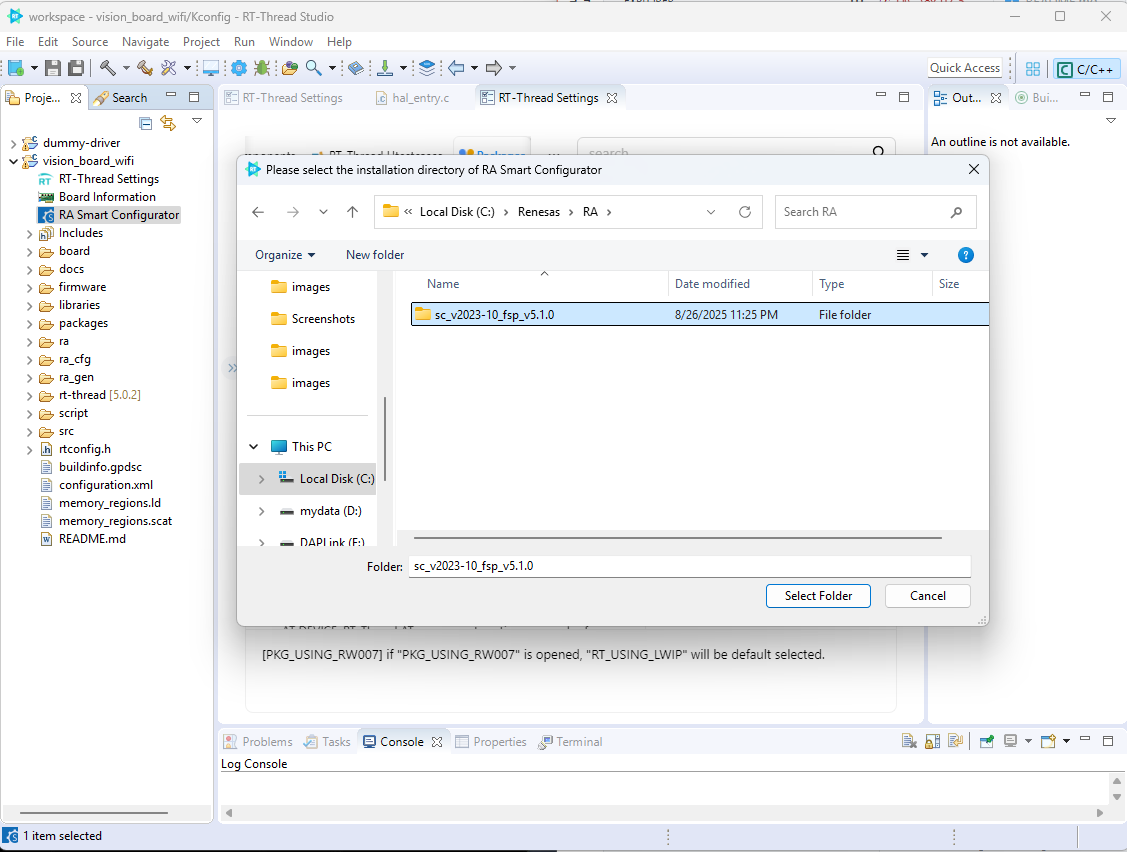

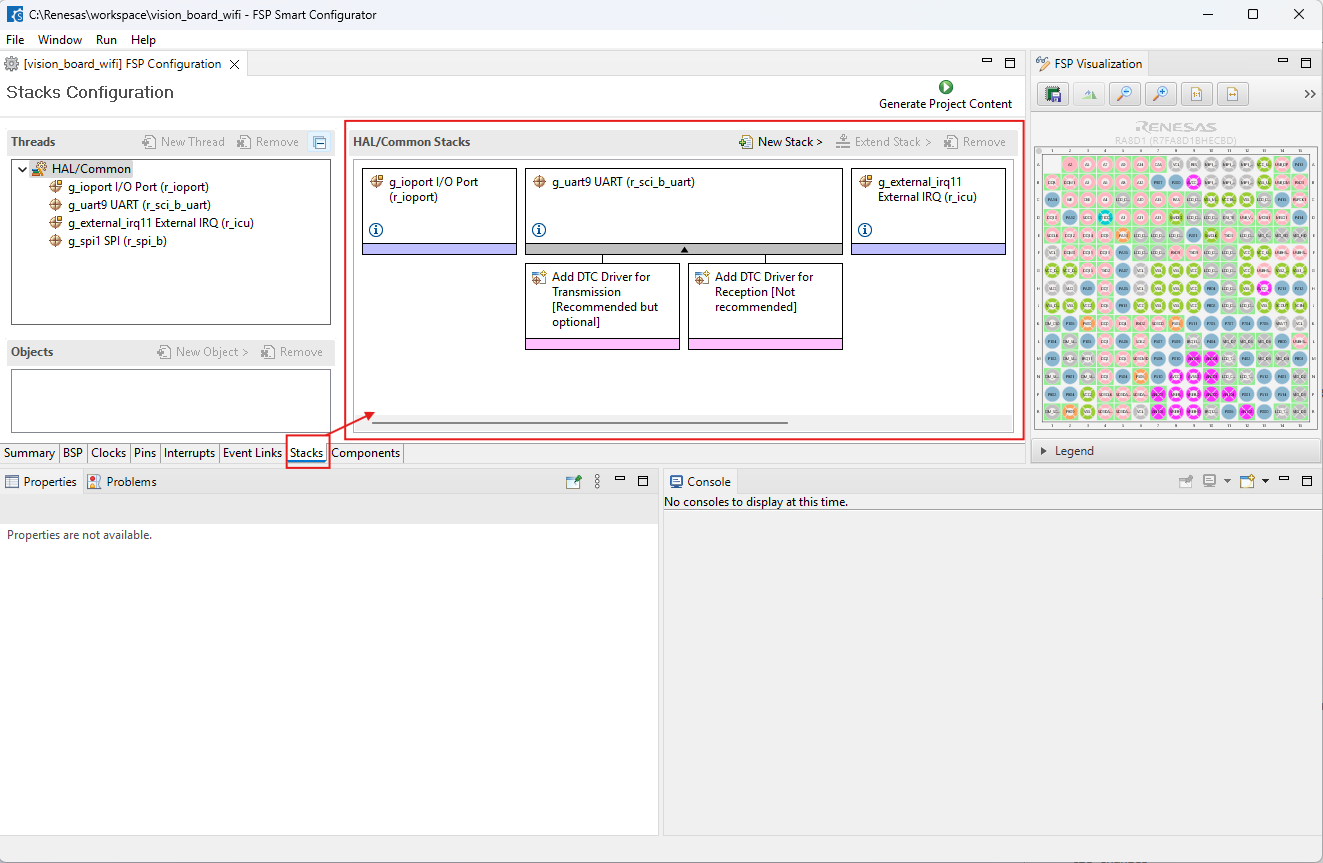

  • ขั้นตอนที่ 3 ตรวจสอบ hardware configuration ผ่านทาง RA Smart Configurator

    • กด เลือก RA Smart Configurator

  • ขั้นตอนที่ 4

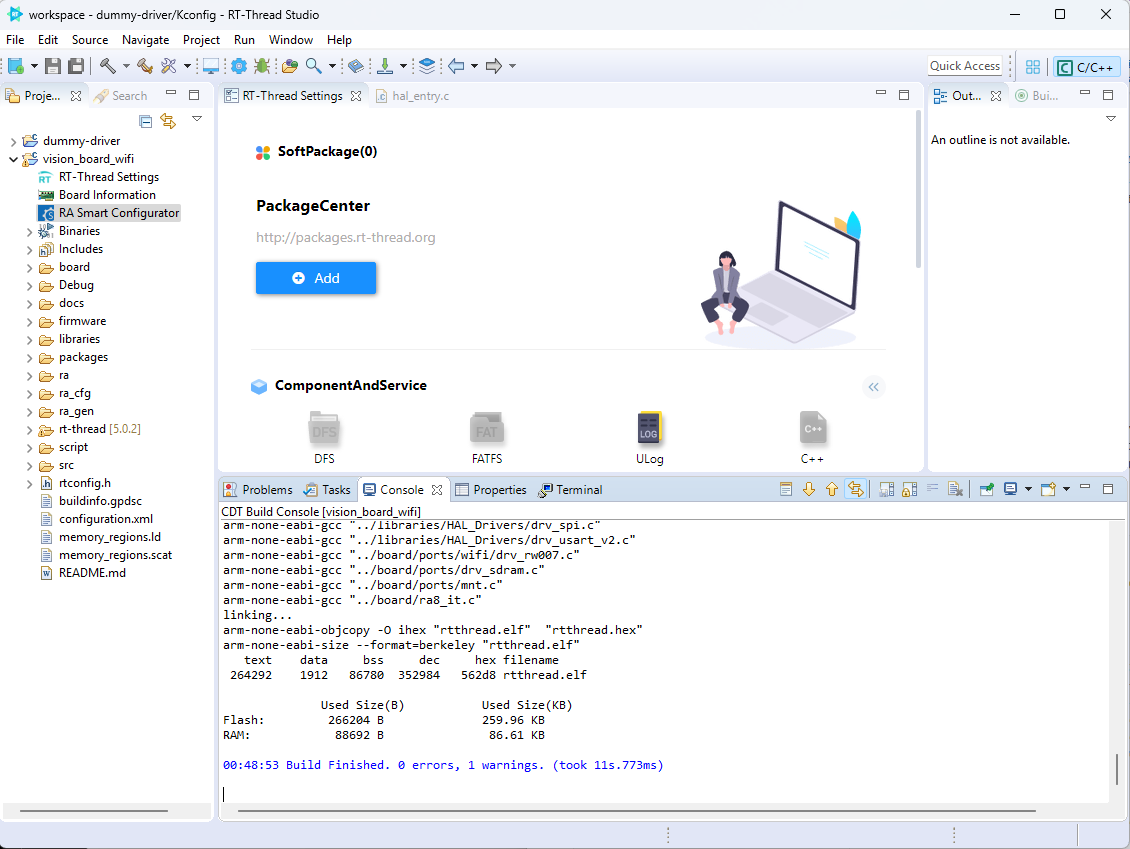

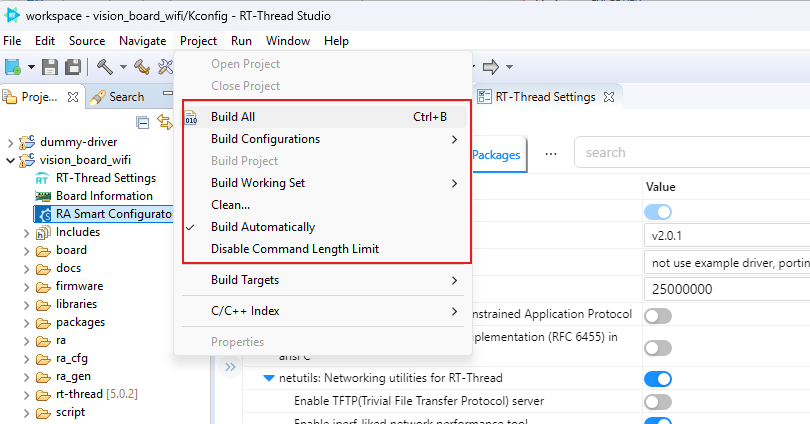

    • ใช้ ปุ่ม Build Project หรือ เลือกไปยัง Menu Project -> Build All

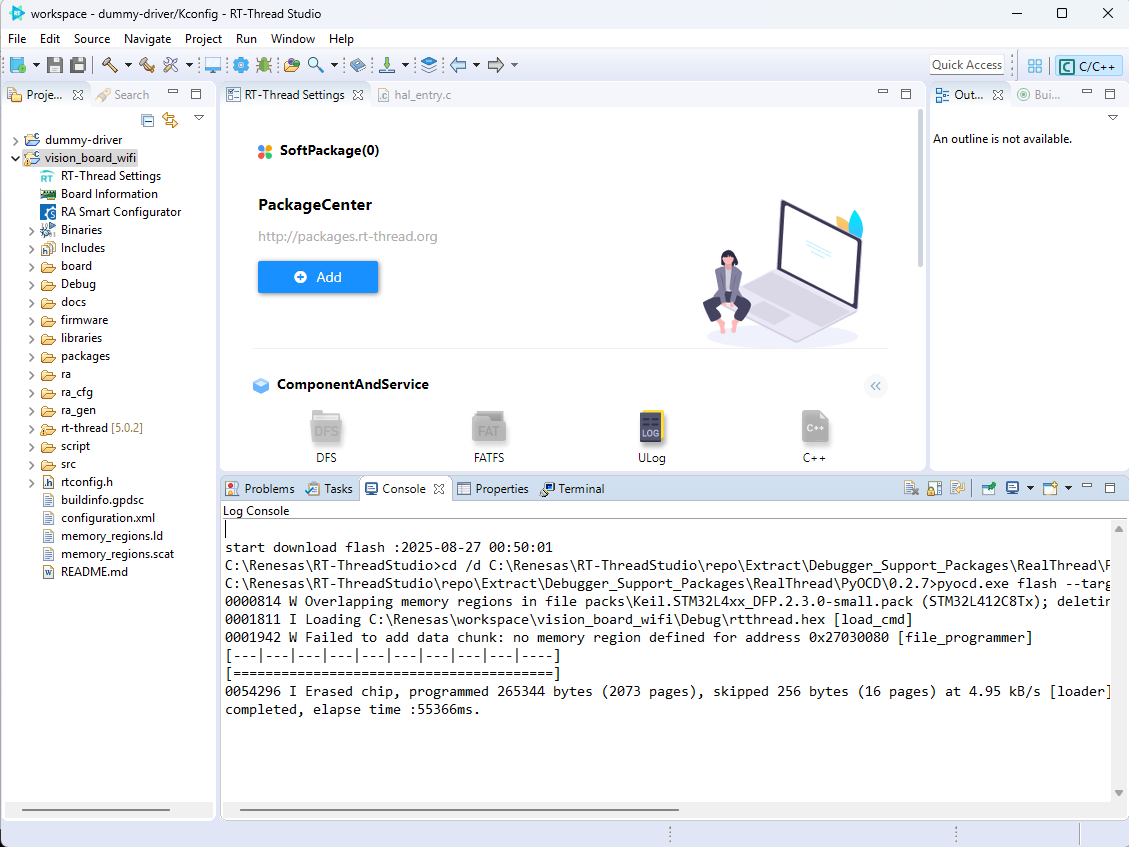

    • ใช้ ปุ่ม Flash Download สำหรับการ Programe ไปยัง Board

  • ขั้นตอนที่ 5

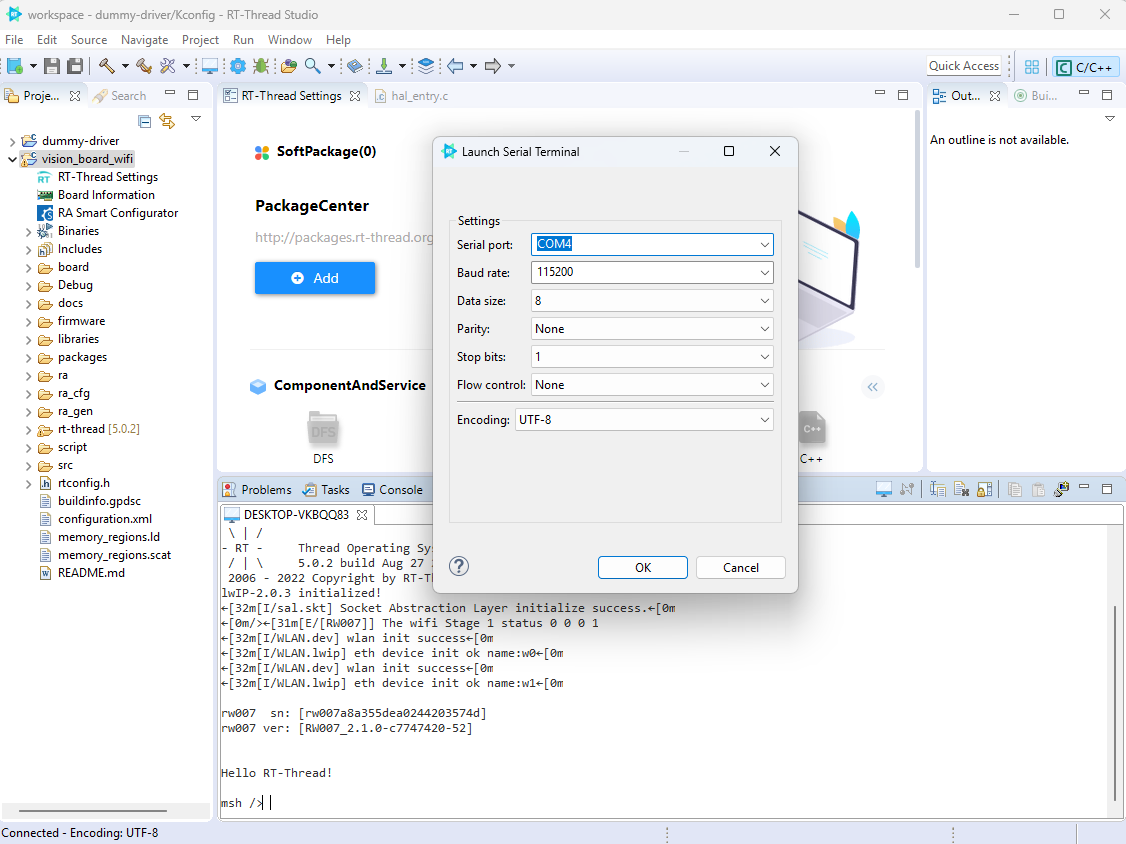

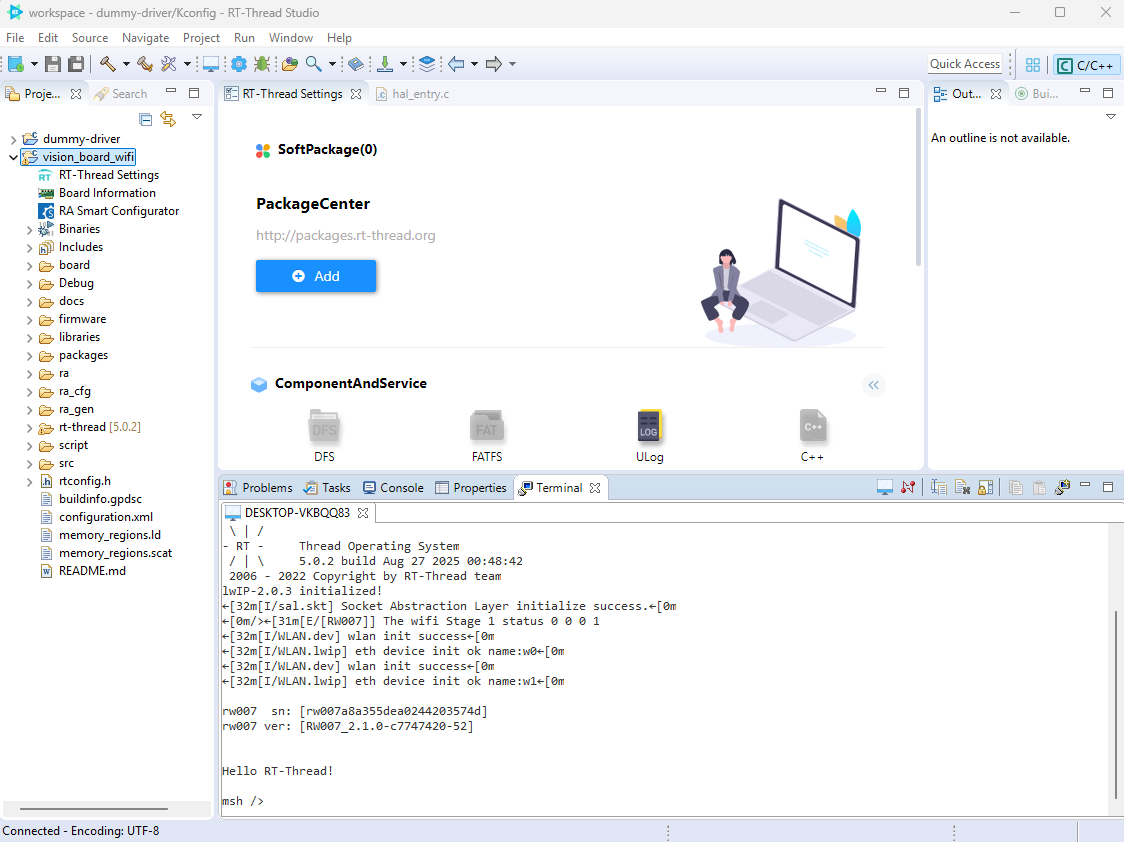

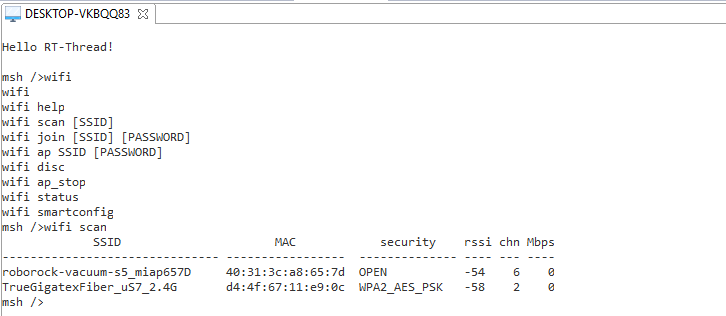

    • Connect Serial ด้วย terminal

    • ทดสอบคำสั่ง

      msh />wifi
wifi
wifi help
wifi scan [SSID]
wifi join [SSID] [PASSWORD]
wifi ap SSID [PASSWORD]
wifi disc
wifi ap_stop
wifi status
wifi smartconfig
msh />wifi scan
             SSID                      MAC            security    rssi chn Mbps
------------------------------- -----------------  -------------- ---- --- ----
roborock-vacuum-s5_miap657D     40:31:3c:a8:65:7d  OPEN           -54    6    0
TrueGigatexFiber_uS7_2.4G       d4:4f:67:11:e9:0c  WPA2_AES_PSK   -58    2    0
      output:

    • ขั้นตอนที่ 5 ทดสอบการเชื่อมต่อ

      • คำสั่งที่ ใช้ ``wifi join [ssid] [passward]
